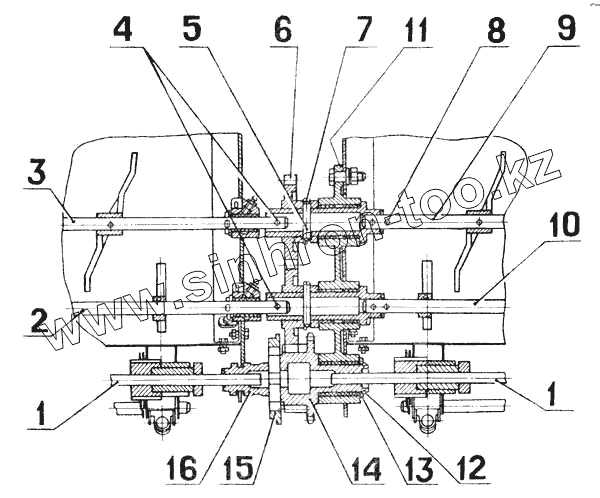

Каталог запасных частей к технике: Красная Звезда СЗТ-3,6А. Механизм передачи ящика зернотукового
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СЗГ.00.683-01 | Вал (478318273402) | |
| 2 | СЕТ-00.613 | Вал нагнетателей левый | |
| 3 | СЕТ-00.614 | Вал ворошителей левый | |
| 4 | 6,3х50.019 ГОСТ 397-88 | Шплинт | |
| 5 | 8h 11х50 ГОСТ 3128-70 | Штифт | |
| 6 | СЕТ-00.214 | Зубчатка | |
| 7 | СЕТ-00.616 | Кольцо | |
| 8 | 5х28.019 ГОСТ 397-88 | Шплинт | |
| 9 | СЕТ-00.615 | Вал ворошителей правый | |
| 10 | СЕТ-00.612 | Вал нагнетателей правый | |
| 11 | СЕТ-00.380 | Подшипник | |
| 12 | С61.601-01 | Кольцо запорное (477310260404) | |
| 13 | С80.407-06 | Шайба | |
| 14 | СЕТ-00.206 | Зубчатка | |
| 15 | СЗГ.00.202 | Крестовина | |
| 16 | СЕТ-00.207-01 | Втулка (478322062505) |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
