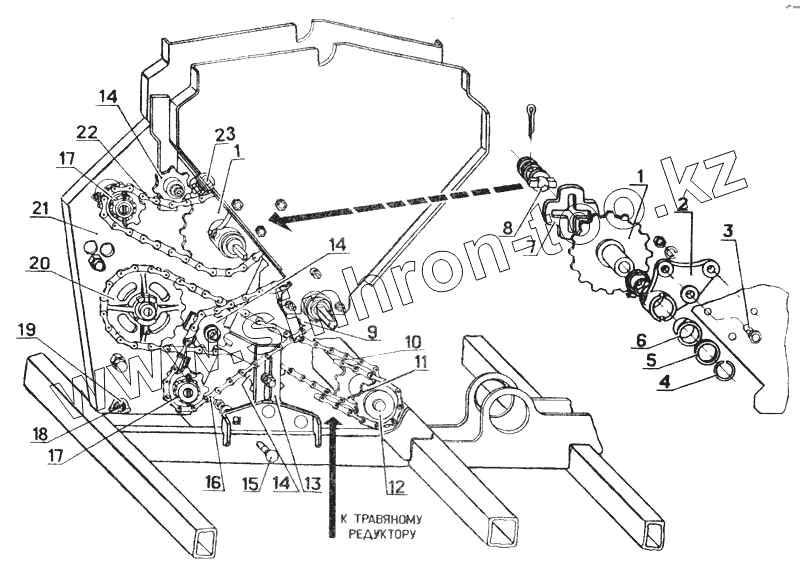

Каталог запасных частей к технике: Красная Звезда СЗТ-3,6А. Механизм передачи на валы зерновых аппаратов
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СЗГ.00.105-01 | Звездочка (478318248203) | |
| 2 | СЗГ.00.102-А | Подшипник | |
| 3 | М10-6gх35.58.019 | Болт | |
| 4 | СЗГ 00.625 | Кольцо запорное | |
| 5 | С80.407-06 | Шайба | |
| 6 | СЗГ.00.002 | Втулка | |
| 7 | СЗГ.00.202 | Крестовина | |
| 8 | СЗГ.00.203 | Втулка | |
| 9 | СЕТ-00.206 | Зубчатка | |
| 10 | С20.10-10 | Цепь | |
| 11 | СЕТ-00.216 | Звездочка | |
| 12 | СЕТ-00.215 | Звездочка | |
| 13 | СЗГ.00.060 | Кронштейн | |
| 14 | СЗГ.00.450 | Звездочка | |
| 15 | М12-6gх35.58.019 ГОСТ 7802-81 | Болт | |
| 16 | С20.10-03 | Цепь | |
| 17 | СЗГ.00.211 | Звездочка | |
| 18 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 19 | М12-6gх35.66.019 ГОСТ7796-70 | Болт | |
| 20 | СУК.00.213 | Звездочка | |
| 21 | СЗГ.00.474 | Косынка | |
| 22 | С20.10-01 | Цепь | |
| 23 | М10-6gх30.58.019 ГОСТ 7796-70 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
