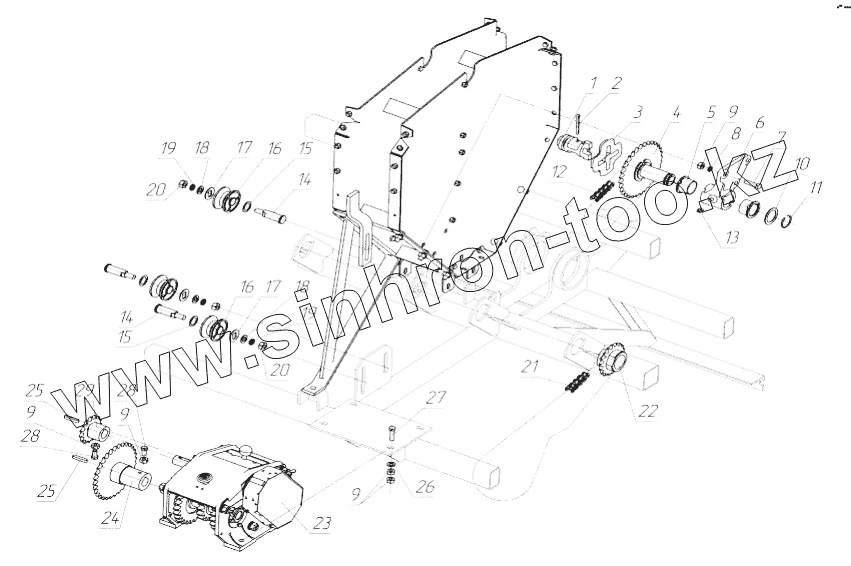

Каталог запасных частей к технике: Красная Звезда СЗ-5,4 "Астра". Механизм привода туковых высевающих аппаратов
1
2
3
4
5
6
7
8
9
9
9
9
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
23
24
25
25
26
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СЗГ00.203-01 | Втулка | |
| 2 | 6,3х50.019 | Шплинт | |
| 3 | СЗГ00.202 | Крестовина | |
| 4 | ОЗШ00.860 | Звездочка | |
| 5 | СЗГ00.002 | Втулка | |
| 6 | СЗГ00.102А | Подшипник | |
| 7 | М10-6gх35.88.019 | Болт | |
| 8 | 10.65Г.019 | Шайба 10.65Г.019 | |
| 9 | М10-6H.6.019 | Гайка | |
| 10 | С80.407-06 | Шайба | |
| 11 | С61.601-01 | Кольцо запорное (477310260404) | |
| 12 | С20.30-31 | Цепь | |
| 13 | 1.2.Ц6хр | Масленка | |
| 14 | СЗГ00.618А-01 | Ось | |
| 15 | С80.410 | Шайба | |
| 16 | СУПА00.016-01 | Ролик | |
| 17 | СГЖ433 | Шайба | |
| 18 | С.12х2.01.019 | Шайба | |
| 19 | 12.65Г.019 | Шайба | |
| 20 | М12-6H.6.019 | Гайка | |
| 21 | С20.30-29 | Цепь | |
| 22 | ОЗШ00.790 | Звездочка | |
| 23 | 108.00.2020Б-08-2Т | Механизм передач | |
| 24 | СЗТА00.130 | Звездочка | |
| 25 | 8х7х40 | Шпонка | |
| 26 | С.10х2.01.019 | Шайба | |
| 27 | М10-6gх40.88.019 | Болт | |
| 28 | С17.601-02 | Винт | |
| 29 | ОЗШ00.740А | Звездочка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
