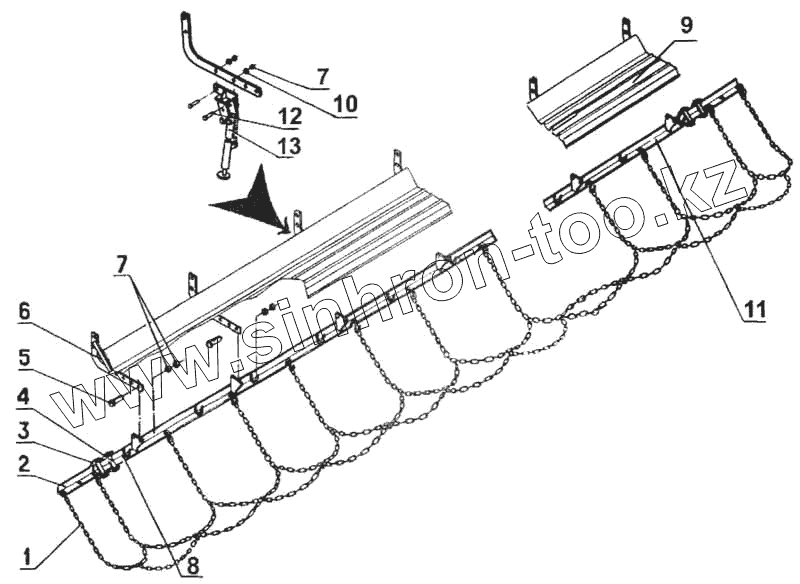

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Цепной загортач ОЗШ 03.000

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ОЗШ 03-010		Шлейф
2	СЗГ-05.702		Удлинитель
3	ЗМ12х85х80/30.56 ОСТ 23.2.10-81		Скоба
4	С21.507-02		Планка
5	М12-6gх30.66.019 ГОСТ 7796-70		Болт
6	СЕТ-00.800-01		Подножка
7	М12-6Н.6.019 ГОСТ 5915-70		Гайка
8	ОЗШ 03.020		Кронштейн
9	ОЗШ 00.210-01		Подставка
10	1265Г 019 ГОСТ 6402-70		Шайба
11	ОЗШ 03.030		Кронштейн
12	М12-6gх45.66.019 ГОСТ 7796-70		Болт
13	СЕТ-00.410		Подставка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
