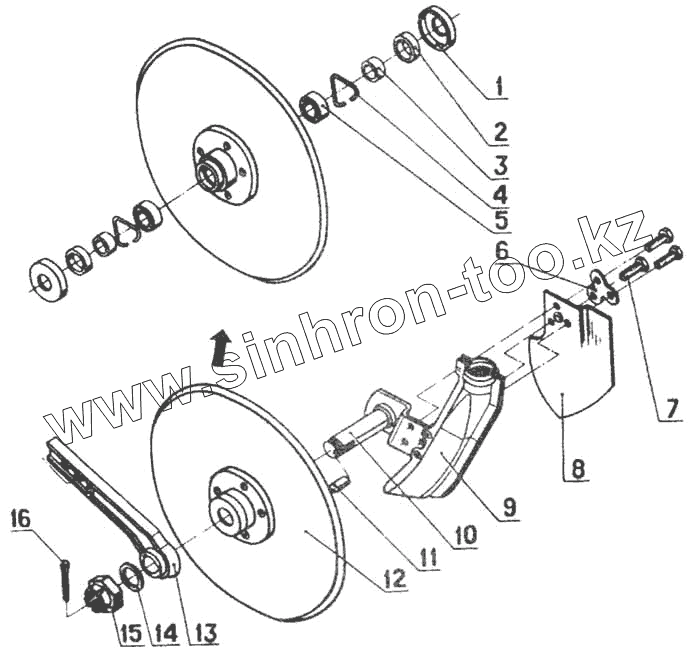

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Сошник однодисковый СОЛ 00.070
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н-109.01.403-02 | Колпачок | |
| 2 | 1.2-22х40-1 ГОСТ 8752-79 | Манжета | |
| 3 | Н-105.03.605 | Втулка | |
| 4 | 105.03.601 | Кольцо | |
| 5 | 180 503 ГОСТ 8882-75 | Подшипник | |
| 6 | СОЛ.00.405 | Шайба | |
| 7 | М8-6gх20.58.019 ГОСТ 7796-70 | Болт | |
| 8 | СОЛ.00.404 | Чисток | |
| 9 | СОЛ.00.100-01 | Воронка | |
| 10 | СОЛ.00.110 | Кронштейн | |
| 11 | 5х5х20 ГОСТ 23360 -73 | Шпонка | |
| 12 | СОЛ.00.090 | Диск | |
| 13 | СОЛ.00.301-01 | Кронштейн | |
| 14 | 16.01.10.019 ГОСТ 11371-78 | Шайба | |
| 15 | М16-6Н.6.019 ГОСТ 5918-73 | Гайка | |
| 16 | 5х28.019 ГОСТ 397-79 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
