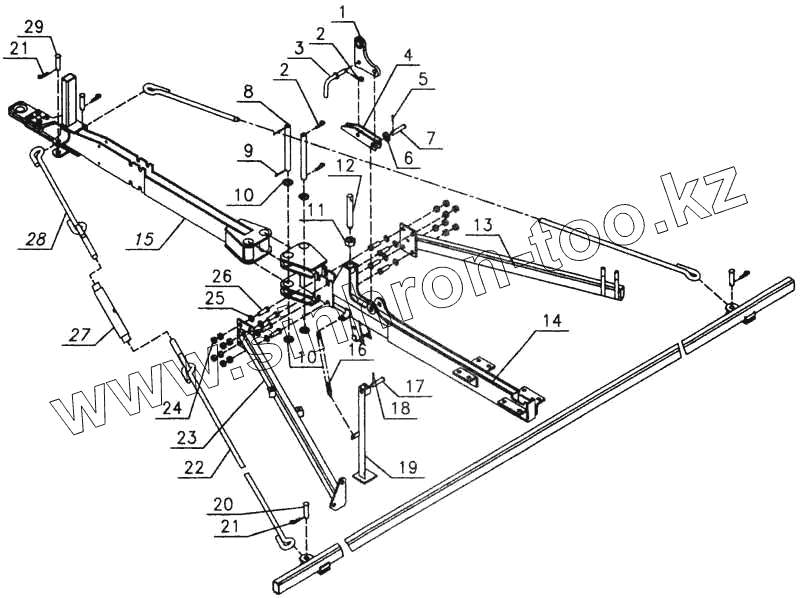

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Прицепное устройство

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ОЗШ 00.910		Кронштейн
2	С54.602-01		Шплинт пружинный (477310267808)
3	СЗГ 00.470		Штырь
4	ОЗШ 00.920		Рычаг
5	Шплинт 5х28.019 ГОСТ 397-79		Шплинт 5х28.019 ГОСТ 397-79
6	Шайба 20.01.10.019 ГОСТ 11371-78		Шайба 20.01.10.019 ГОСТ 11371-78
7	ОЗШ 00.654		Ось
8	ОЗШ 00.655		Штырь
9	Шплинт 5х36.019 ГОСТ 397-79		Шплинт 5х36.019 ГОСТ 397-79
10	Шайба 24.01.10.019 ГОСТ 11371-78		Шайба 24.01.10.019 ГОСТ 11371-78
11	Гайка М27-6Н.5.019 ГОСТ 2526-70		Гайка М27-6Н.5.019 ГОСТ 2526-70
12	СЗГ.00.619		Винт
13	ОЗШ 00.550		Сница
14	ОЗШ 00.940		Сница
15	ОЗШ 00.930		Сница
16	552.7.008		Пружина
17	С4.603-04		Штырь
18	Шплинт 4х22.019 ГОСТ 397-79		Шплинт 4х22.019 ГОСТ 397-79
19	СЗГ 00.630		Подставка
20	ОЗШ 00.632		Штырь
21	С 54.602-02		Шплинт пружинный
22	ОЗШ 00.640		Тяга
23	ОЗШ 00.950		Сница
24	Гайка М16-6Н.6.019 ГОСТ 5915-70		Гайка М16-6Н.6.019 ГОСТ 5915-70
25	Шайба 16.01.10.019 ГОСТ 11371-78		Шайба 16.01.10.019 ГОСТ 11371-78
26	Болт М16-6gх50.66.019 ГОСТ 7796-70		Болт М16-6gх50.66.019 ГОСТ 7796-70
27	ОЗШ 00.620		Гайка стяжная
28	ОЗШ 00.630		Тяга
29	ОЗШ 00.632-01		Штырь

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
