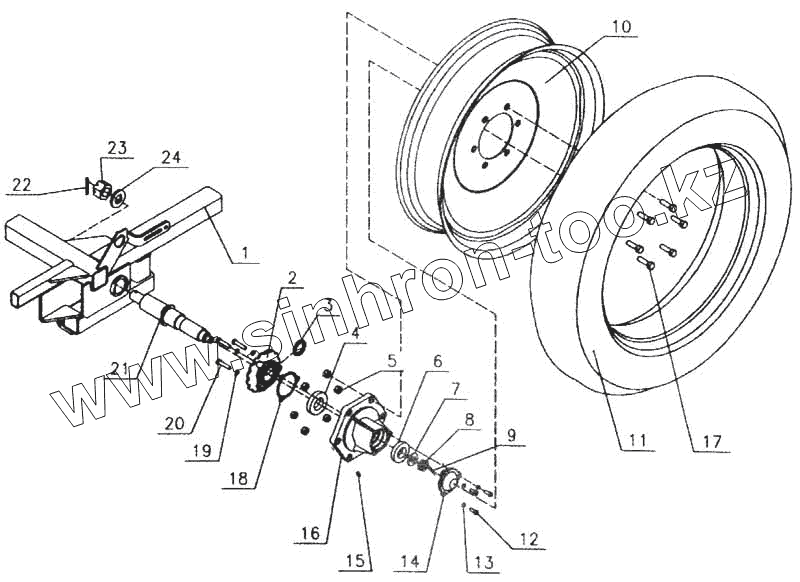

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Опорно-приводное колесо
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ОЗШ 00-890 | Рама | |
| 2 | СЗГ 00.123-01 | Звездочка | |
| 3 | СП-76-59-6 ГОСТ 6308-71 | Кольцо | |
| 4 | 7210А ГОСТ 27365-87 | Подшипник | |
| 5 | М16х1,5.6.019 ГОСТ 5915-70 | Гайка | |
| 6 | 7208А ГОСТ 27365-87 | Подшипник | |
| 7 | Н-080.11.004 | Шайба | |
| 8 | М24Х2-6Н.6.019 ГОСТ 5919-73 | Гайка | |
| 9 | 5х45.019 ГОСТ 397-79 | Шплинт | |
| 10 | СЗГА 00.090-01 | Обод колеса в сборе | |
| 11 | 9,5-32 ГОСТ 7463-80 | Шина | |
| 12 | М10-6gх25.58.019 ГОСТ 7796-70 | Болт | |
| 13 | 10 65Г 019 ГОСТ 6402-70 | Шайба | |
| 14 | Н-080.11.006 | Крышка | |
| 15 | 1.2.Ц6хр ГОСТ 19853-74 | Масленка | |
| 16 | Н-080.11001 | Ступица | |
| 17 | Н-080.11.005 | Винт | |
| 18 | Н-080.11.003 | Прокладка | |
| 19 | 12 65Г 019 ГОСТ 6402-70 | Шайба | |
| 20 | М12-6gх55.58.019 ГОСТ 7796-70 | Болт | |
| 21 | ОЗШ 00.652 | Ось | |
| 22 | 6,3х80 019 ГОСТ 397-79 | Шплинт | |
| 23 | М36Х4-6Н.6.019 ГОСТ 5918-73 | Гайка | |
| 24 | ОЗШ 00.4019 | Шайба |
