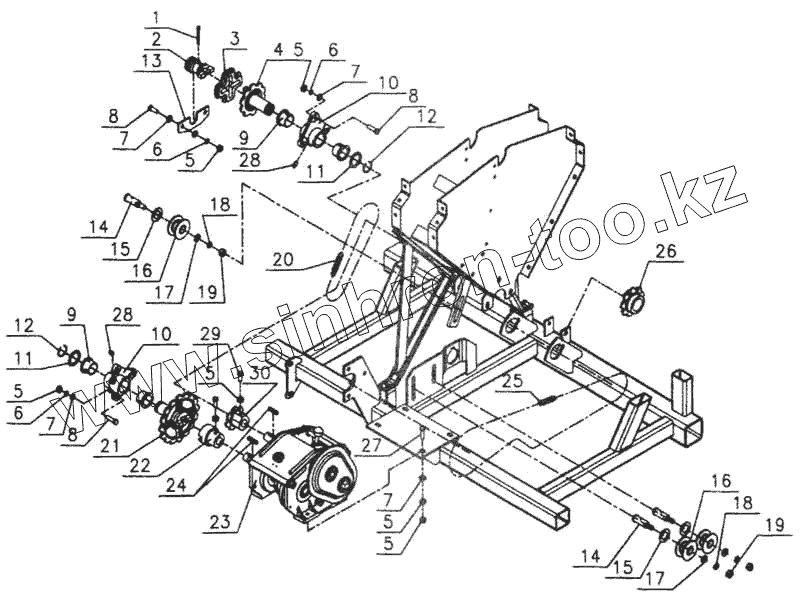

Каталог запасных частей к технике: Красная Звезда СЗ-5,4. Механизм привода зерновых аппаратов
1
2
3
4
5
5
5
5
5
5
6
6
6
7
7
7
7
8
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6,3Х50.019 ГОСТ 397-79 | Шплинт | |
| 2 | СЗГ.00.203-01 | Втулка | |
| 3 | СЗГ.00.202 | Крестовина | |
| 4 | СЗГ.00.204-01 | Звездочка | |
| 5 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 6 | 10.65Г.019 ГОСТ 6402-70 | Шайба | |
| 7 | 10.01.10.019 ГОСТ 11371 | Шайба | |
| 8 | М10-6gх35 58.010 ГОСТ 7796-70-78 | Болт | |
| 9 | СЗГ.00.002 | Втулка | |
| 10 | СЗГ.00.106 | Подшипник | |
| 11 | С80.407-06 | Шайба | |
| 12 | С61.601-01 | Кольцо запорное (477310260404) | |
| 13 | СЗГ.00.533 | Накладка | |
| 14 | СЗГ.00.618-А-01 | Ось | |
| 15 | СГЖ433 | Шайба | |
| 16 | СУПА.00.016-01 | Ролик | |
| 17 | 12х2.01.10.019 ГОСТ 11371-78 | Шайба | |
| 18 | 12.65Г.019 ГОСТ 6402-70 | Шайба | |
| 19 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 20 | С20.10-26 | Цепь | |
| 21 | СЗГ.00.105-01 | Звездочка | |
| 22 | ОЗШ 00.625 | Втулка | |
| 23 | 108.00.2020-03 | Механизм передач | |
| 24 | 8х7х40 ГОСТ 23360-78 | Шпонка | |
| 25 | С20.10-30 | Цепь (477310261105) | |
| 26 | СЗГ.00.104 | Звездочка | |
| 27 | М10-6gх45.66.019 ГОСТ 7796-70 | Болт | |
| 28 | 1.2.УХЛ1 ГОСТ 19853-74 | Масленка | |
| 29 | С17.601-02 | Винт | |
| 30 | Н.023.101-01 | Звездочка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
