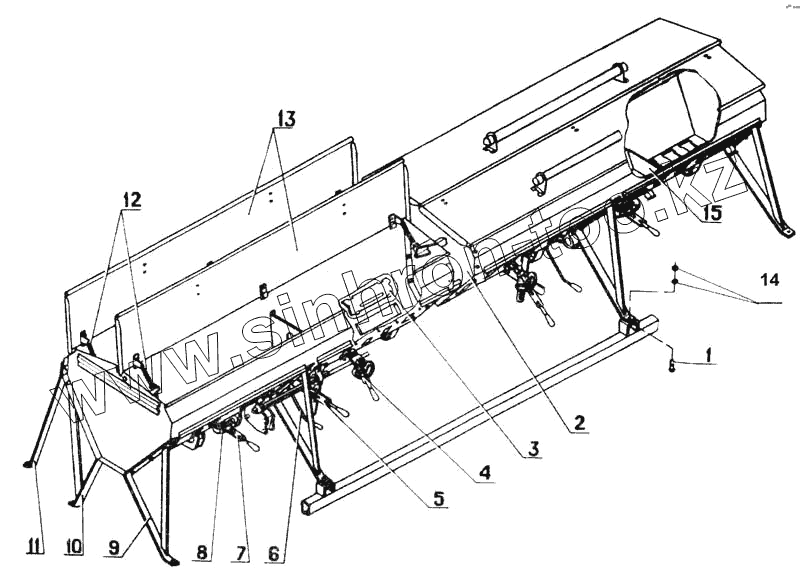

Каталог запасных частей к технике: Красная Звезда СЗ-3,6А. Ящик зернотуковый СЗГ 00.2450-01
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | М12-6gх40.66.019 ГОСТ 7796-70 | Болт | |
| 2 | СЗГ.00.970 | Поводок | |
| 3 | СУК.00.431-А | Заслонка | |
| 4 | СЗГ.00.1590 | Рычаг | |
| 5 | СЗГ.00.1440 | Рычаг | |
| 6 | СЗГ.00.2440 | Ручка (478318273710) | |
| 7 | СЗХ.00.680 | Рычаг (478345022303) | |
| 8 | СШЕ 00.201А | Циферблат | |
| 9 | СЗГ.00.950-01 | Ножка (478318274510) | |
| 10 | СЗГ.00.930 | Ножка | |
| 11 | СЗГ.00.705 | Подставка | |
| 12 | СГЖ-8-5-А | Защелка | |
| 13 | СЗГ.00.160 | Крышка | |
| 14 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 15 | СЗГ 00.4127 | Перегородка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
