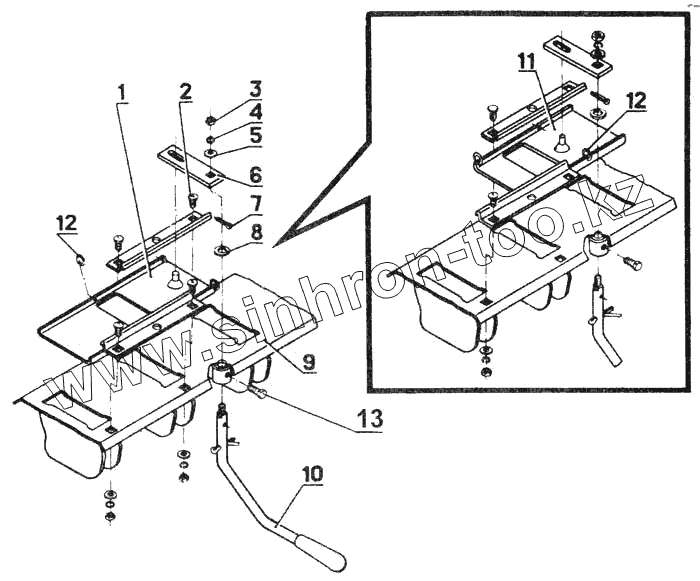

Каталог запасных частей к технике: Красная Звезда СЗ-3,6А. Устройство для перекрытия зерновых аппаратов
1
2
3
4
5
6
7
8
9
10
11
12
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СЗГ.00.1930 | Задвижка (478318255701) | |
| 2 | С56.601-01 | Болт | |
| 3 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 4 | 8 65Г 019 ГОСТ 6402-70 | Шайба | |
| 5 | 8х1,4-01.019 ГОСТ 11371-78 | Шайба | |
| 6 | СЗГ 00.4157 | Водило (418318258607) | |
| 7 | 3,2х18.019 ГОСТ 397-77 | Шплинт | |
| 8 | С80.403-01 | Шайба | |
| 9 | СЗГ.00.2410 | Дно (478318273809) | |
| 10 | СЗГ.00.2440 | Ручка (478318273710) | |
| 11 | СЗГ 00.1930-01 | Задвижка | |
| 12 | СЗГ 00.6002 | Кольцо | |
| 13 | С 17.602 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
