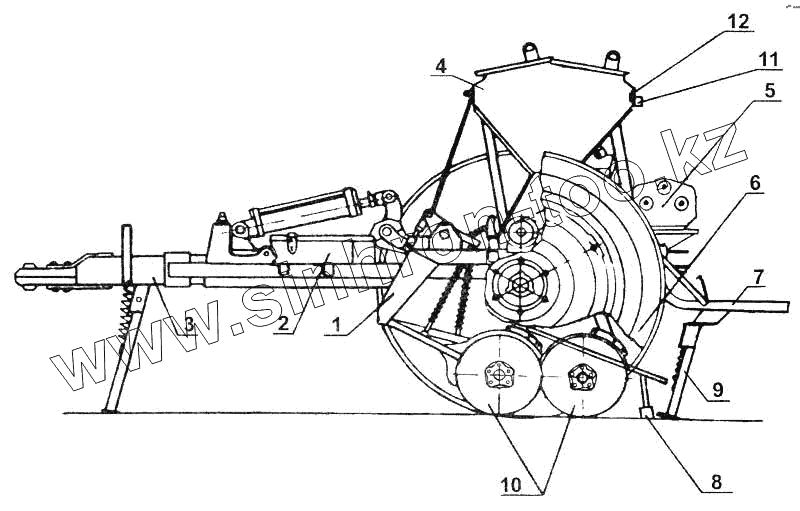

Каталог запасных частей к технике: Красная Звезда СЗ-3,6А. Общее устройство сеялки СЗ-3,6А
1
2
3
4
5
5
6
7
8
9
10
11
12
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СЗГ 00.2880-01 | Рама | |
| 2 | СФП.02.000 | Ящик инструментальный | |
| 3 | СЗГ.00.1180 | Сница | |
| 4 | СЗГ.00.2450-01 | Ящик зернотуковый (478318272107) | |
| 5 | 108.00.2020А-02 | Механизм передач | |
| 5 | 108.00.2020А-03 | Механизм передач | |
| 6 | СЗГ.00.1520-01 | Колесо (478318233205) | |
| 7 | СЕТ-00.800-01 | Подножка | |
| 8 | СЗГ.00.2220 | Загортач (478318268505) | |
| 9 | СЕТ-00.410 | Подставка | |
| 10 | Н-105.03.000 | Сошник | |
| 11 | 151.111.040-15 | Унифицированная система контроля | |
| 12 | ФП-315 | Световозвращатель ТУ 37.003.552-77 | |
| 12 | ФП-310Е | Световозвращатель ТУ 37.003.552-77 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
