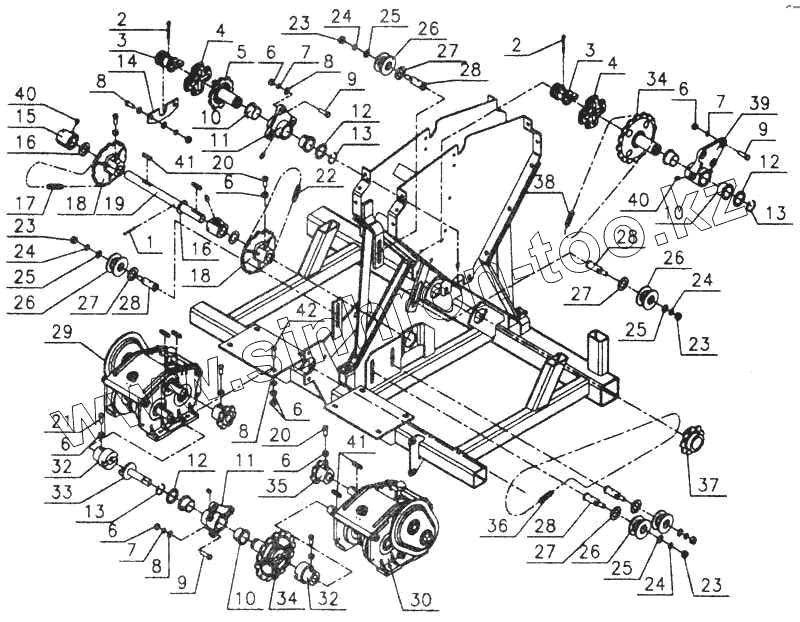

Каталог запасных частей к технике: Красная Звезда СЗ-3,6А. Механизм привода зерновых и туковысевающих аппаратов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
6
6
6
6
6
6
7
7
7
8
8
8
8
9
9
9
10
10
10
11
11
12
12
12
13
13
13
14
15
16
16
17
18
18
19
20
20
21
22
23
23
23
23
24
24
24
24
25
25
25
25
26
26
26
26
27
27
27
27
28
28
28
28
29
30
32
32
33
34
34
35
36
37
38
39
40
40
41
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 6,3х36.019 ГОСТ 397-79 Шплинт
2 6,3х50.019 ГОСТ 397-79 Шплинт
3 СЗГ.00.203-01 Втулка
4 СЗГ.00.202 Крестовина
5 СЗГ.00.204-01 Звездочка
6 М10-6Н.6.019 ГОСТ 5915-70 Гайка
7 10.65Г.019 ГОСТ 6402-70 Шайба
8 10.01.10.019 ГОСТ 11371-78 Шайба
9 М10-6gх35.58.019 ГОСТ 7796-70 Болт
10 СЗГ.00.002 Втулка
11 СЗГ.00.106 Подшипник
12 С80.407-06 Шайба
13 С61.601-01 Кольцо запорное (477310260404)
14 СЗГ.00.533 Накладка
15 СЗГ.00.300 Подшипник
16 С80.410-02 Шайба
17 С20.10-05 Цепь
18 СЗГ.00.117 Звездочка, шаг 31,75 мм
19 ОЗШ 00.637 Вал
20 С17.601-02 Винт
21 С17.601-01 Винт
22 С20.10-38 Цепь
23 М12-6Н.6.019 ГОСТ 5915-70 Гайка
24 12.65Г.019 ГОСТ 6402-70 Шайба
25 12х2.01.10.019 ГОСТ 11371-78 Шайба
26 СУПА.00.016-01 Ролик
27 СГЖ-433 Шайба
28 СЗГ.00.618-А-01 Ось
29 108.00.200 Касета
30 108.00.2020А-03 Механизм передач
31 108.00.2020А-02 Механизм передач
32 ОЗШ 00.625 Втулка
33 ОЗШ 00.624 Вал
34 СЗГ.00.105-01 Звездочка
35 Н.023.101-01 Звездочка
36 С20.10-30 Цепь (477310261105)
37 СЗГ.00.104 Звездочка
38 С20.10-06 Цепь
39 СЗГ.00.102-А Подшипник
40 1.2.УХЛ1 ГОСТ 19853-74 Масленка
41 8х7х40 ГОСТ 23360-78 Шпонка
42 М10-6gх45.66.019 ГОСТ 7796-70 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
