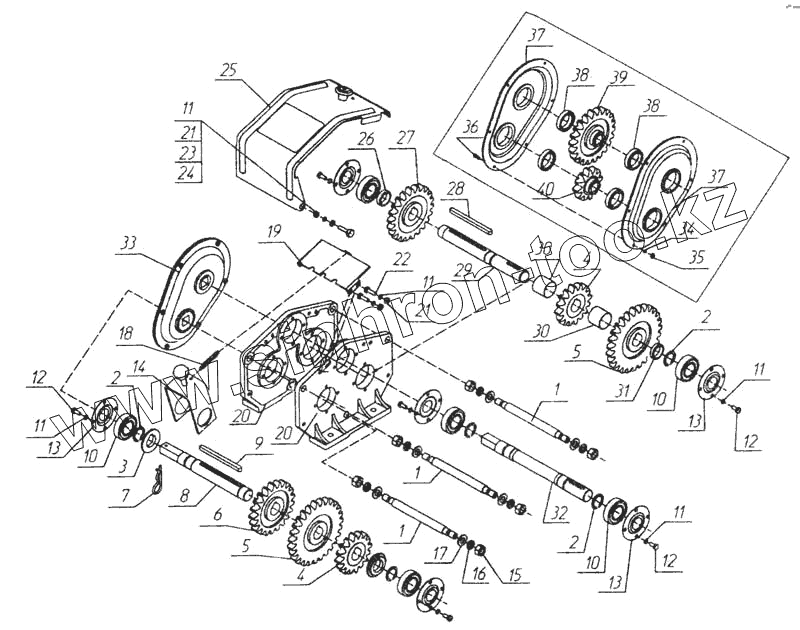

Каталог запасных частей к технике: Красная Звезда СЗ-3,6А. Механизм передач 108.00.202А-03
1
1
1
2
2
2
3
4
4
5
5
6
7
8
9
10
10
10
11
11
11
11
11
12
12
12
13
13
13
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
37
38
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 108.00.617-01 | Стяжка | |
| 2 | А25 ГОСТ 13940-86 | Кольцо | |
| 3 | 108.00.007 | Втулка | |
| 4 | 108.00.315-02 | Шестерня | |
| 5 | 108.00.315-03 | Шестерня | |
| 6 | 108.00.315-01 | Шестерня | |
| 7 | С54.602-01 | Шплинт пружинный (477310267808) | |
| 8 | 108.00.678 | Вал | |
| 9 | 108.00.314-01 | Шпонка | |
| 10 | 80205 ГОСТ 7242-81 | Подшипник | |
| 11 | 6 65Г 019 ГОСТ 6402-70 | Шайба | |
| 12 | М6-6gх14.58.019 ГОСТ 7798-70 | Болт | |
| 13 | 108.00.445 | Крышка | |
| 14 | 108.00.320-01 | Рычаг | |
| 15 | М12-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 16 | 12 65Г 019 ГОСТ 6402-70 | Шайба | |
| 17 | С12.01.10.019 ГОСТ 11371-78 | Шайба | |
| 18 | 108.00.675 | Пружина | |
| 19 | 108.00.449-01 | Упор | |
| 20 | 108.00.114 | Боковина | |
| 21 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 22 | М6-6gх20. 58.019 ГОСТ 7798-70 | Болт | |
| 23 | С6.01.10.019 ГОСТ 11371-78 | Шайба | |
| 24 | 108.00.624-01 | Болт | |
| 25 | 108.00.420-01 | Крышка | |
| 26 | 108.00.621-01 | Втулка | |
| 27 | 108.00.315 | Шестерня | |
| 28 | 108.00.314 | Шпонка | |
| 29 | 108.00.684 | Вал | |
| 30 | 108.00.682 | Втулка | |
| 31 | 108.00.621-02 | Втулка | |
| 32 | 108.00.6025 | Вал | |
| 33 | 108.00.200 | Касета | |
| 34 | М4-6Н.6.019 ГОСТ 5927-70 | Гайка | |
| 35 | 4 65Г 019 ГОСТ 6402-70 | Шайба | |
| 36 | ВМ4-6gх12.58.019 ГОСТ 17473-80 | Винт | |
| 37 | 108.00.400 | Боковина | |
| 38 | 108.00.002 | Втулка | |
| 39 | 108.00.309 | Шестерня | |
| 40 | 108.00.309-01 | Шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
