Каталог запасных частей к технике: Красная Звезда СУПН-8А. Вентилятор 509,046.22005

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

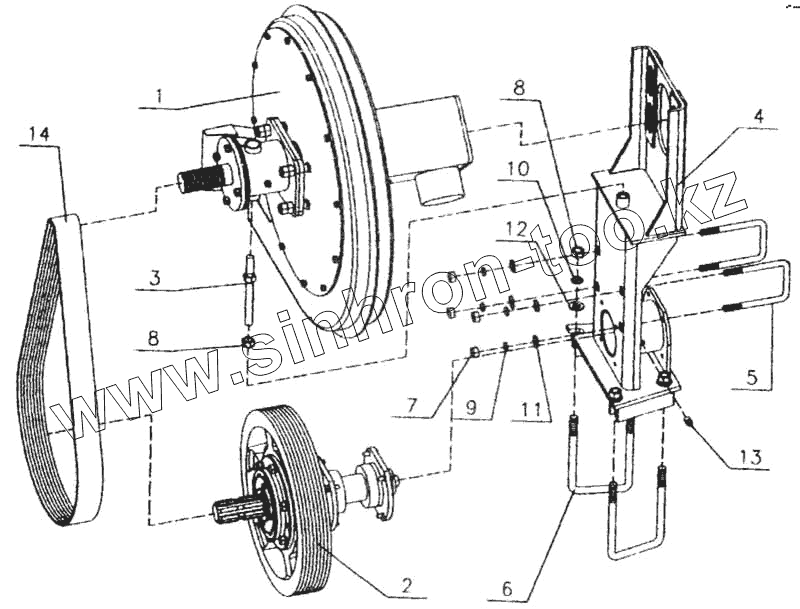

Позиция на иллюстрации	Заводской номер детали		Название детали
1	509.046.2200Б		Вентилятор (верхний вал)
2	509.046.2200Б		Вентилятор (верхний вал)
3	509.046.2100		Винт
4	509.046.2180Б		Стойка
5	509.046.6073-01		Скоба
6	509.046.6073-06		Скоба
7	Гайка М10-6Н.6.010 ГОСТ 5915-70		Гайка М10-6Н.6.010 ГОСТ 5915-70
8	Гайка М12-6Н.6.010 ГОСТ 5915-70		Гайка М12-6Н.6.010 ГОСТ 5915-70
9	Шайба 10 65Г 019 ГОСТ 6402-70		Шайба 10 65Г 019 ГОСТ 6402-70
10	Шайба 12 65Г 019 ГОСТ 6402-70		Шайба 12 65Г 019 ГОСТ 6402-70
11	Шайба С10.01.10.019 ГОСТ 11371-78		Шайба С10.01.10.019 ГОСТ 11371-78
12	Шайба С12.01.10.019 ГОСТ 11371-78		Шайба С12.01.10.019 ГОСТ 11371-78
13	Масленка 1,2 Ц6хр. ГОСТ 19853-74		Масленка 1,2 Ц6хр. ГОСТ 19853-74
14	Ремень 18К 1400 ТУ 38.105.763-89		Ремень 18К 1400 ТУ 38.105.763-89

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
