Каталог запасных частей к технике: Красная Звезда СУПН-8А. Опорно-приводное колесо 509 046.1790

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

24

25

25

26

26

27

28

28

29

30

30

31

32

33

34

35

36

37

38

39

39

40

40

41

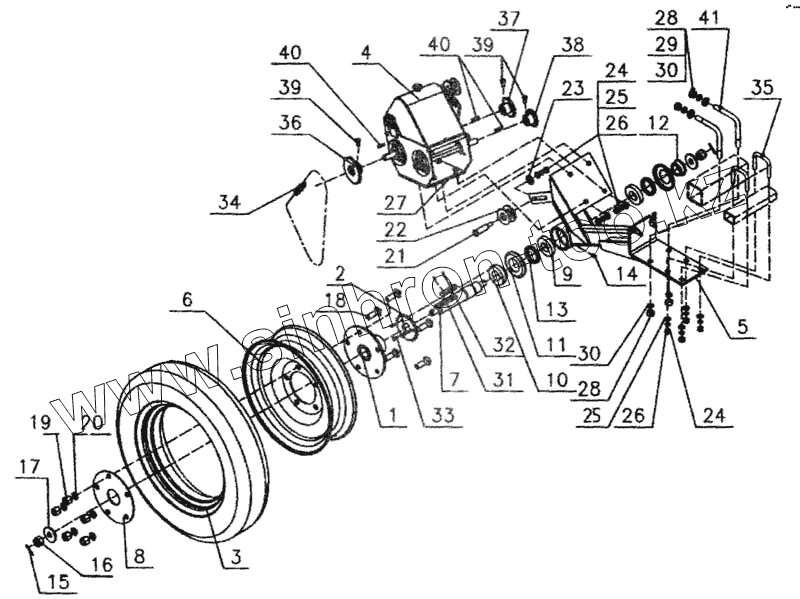

Позиция на иллюстрации	Заводской номер детали		Название детали
1	509.046.1730		Диск
2	509.046.4073-01		Звездочка
3	Шика 5,50-16 ГОСТ 7463-80		Шика 5,50-16 ГОСТ 7463-80
4	509.046.1720		Механизм передач
4	509.046.1720-01		Механизм передач
5	509.046.1640		Кронштейн
5	509.046.1640-01		Кронштейн
6	36-31010-А2		Колесо (диск и обод в сборе)
7	509.046.6004		Вал
8	Н.130.02.405		Фланец
9	Подшипник 208 ГОСТ 8338-73		Подшипник 208 ГОСТ 8338-73
10	509.046.5006		Втулка
11	Н 130 02.408		Колпачок
12	509.046.6004		Вал
13	Манжета 1.1-55х80-3 ГОСТ 8752-79		Манжета 1.1-55х80-3 ГОСТ 8752-79
14	Масленка 1,2. УХЛ1 ГОСТ 19853-74		Масленка 1,2. УХЛ1 ГОСТ 19853-74
15	Шплинт 4х40 019 ГОСТ 397-79		Шплинт 4х40 019 ГОСТ 397-79
16	Гайка М20-6Н.6.019 ГОТ 5919-73		Гайка М20-6Н.6.019 ГОТ 5919-73
17	509.045.4075		Шайба
18	Н 130.02.603		Болт
19	Гайка М18х1,5.6Н.8.019 ГОСТ 5915-70		Гайка М18х1,5.6Н.8.019 ГОСТ 5915-70
20	Шайба 18 65Г 019 ГОСТ 6402-70		Шайба 18 65Г 019 ГОСТ 6402-70
21	СУПА 0.668		Ось
22	СУПА.00.016-01		Ролик
23	СГЖ-433		Шайба
24	Гайка М12-6Н.6.019 ГОСТ 5915-70		Гайка М12-6Н.6.019 ГОСТ 5915-70
25	Шайба С12х2.01.10.019 ГОСТ 11371-78		Шайба С12х2.01.10.019 ГОСТ 11371-78
26	Шайба 12 65Г.019 ГОСТ 6402-70		Шайба 12 65Г.019 ГОСТ 6402-70
27	Болт М12-6qх35.66.019 ГОСТ 7796-70		Болт М12-6qх35.66.019 ГОСТ 7796-70
28	Гайка М16-6Н.6.019 ГОСТ 5915-70		Гайка М16-6Н.6.019 ГОСТ 5915-70
29	Шайба С16.10.01.10 019 ГОСТ 11371-78		Шайба С16.10.01.10 019 ГОСТ 11371-78
30	Шайба 16 65Г 019 ГОСТ 6402-70		Шайба 16 65Г 019 ГОСТ 6402-70
31	509.046.6097		Шпонка
32	Винт В.М4-6gх12.58.019 ГОСТ 17473-80		Винт В.М4-6gх12.58.019 ГОСТ 17473-80
33	Винт В.М6-6gх20.58.019 ГОСТ 17473-80		Винт В.М6-6gх20.58.019 ГОСТ 17473-80
34	509.046.1920		Цепь
35	Скоба 2М 12х75х70/35.56.Ц9хр. ОСТ 23.2 10-81		Скоба 2М 12х75х70/35.56.Ц9хр. ОСТ 23.2 10-81
36	ЗТЗУ 00.120-01		Звездочка Z=21
37	ЗТЗУ 00.120		Звездочка Z=15
38	ЗТЗУ 00.120		Звездочка Z=15
39	С17.601-01		Винт
40	Шпонка 6х6х32 ГОСТ 23360-78		Шпонка 6х6х32 ГОСТ 23360-78
41	Скоба 5М16Х115Х115/40.56 Ц9хр. ОСТ 23.2.10-81		Скоба 5М16Х115Х115/40.56 Ц9хр. ОСТ 23.2.10-81

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
