Каталог запасных частей к технике: Красная Звезда СУПН-8А. Комплект сменных частей и принадлежностей СУПА 2620А
2
3
4
7
8
8
9
9
10
10
11
12
13
15
16

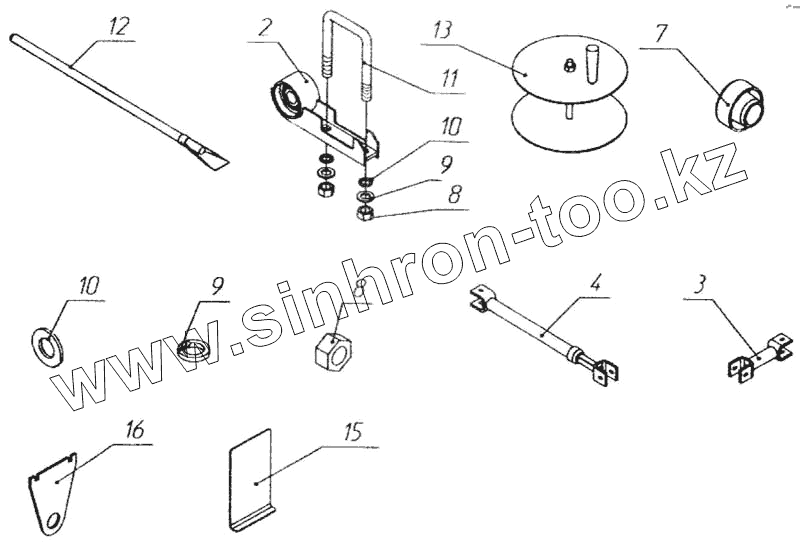

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 509.046.220 | Каток прикатывающий | |
| 2 | 509.046.2500 | Кронштейн | |
| 3 | 509046.2550 | Шарнир | |
| 4 | 509.0462570 | Шарнир | |
| 5 | Н126.16 000-01 | Приспособление для высева сои | |
| 6 | СУПА 10.000 | Устройство для вычесывания мелких сорняков | |
| 7 | СУПА 00.047 | Пробка | |
| 8 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | Гайка М12-6Н.6.019 ГОСТ 5915-70 | |
| 9 | Шайба 12 65Г 019 ГОСТ 6402-70 | Шайба 12 65Г 019 ГОСТ 6402-70 | |
| 10 | Шайба С12.01.10.019 ГОСТ 11371-78 | Шайба С12.01.10.019 ГОСТ 11371-78 | |
| 11 | Скоба 2М12х94х110/30.56.Ц9хр ОСТ 23.2.10-81 | Скоба 2М12х94х110/30.56.Ц9хр ОСТ 23.2.10-81 | |
| 12 | ССЕ9 | Чистик | |
| 13 | СУПК-00.2440 | Кассета (477323631704) | |
| 14 | СУПК-00.2480 | Ковш (477323632009) | |
| 15 | СУПК 00.4005 | Заслонка | |
| 16 | СУПК 00.4086 | Шаблон |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
