Каталог запасных частей к технике: Красная Звезда СУПН-8А. Каток прикатывающий 509.046.220

Тип техники

Марка

Модель

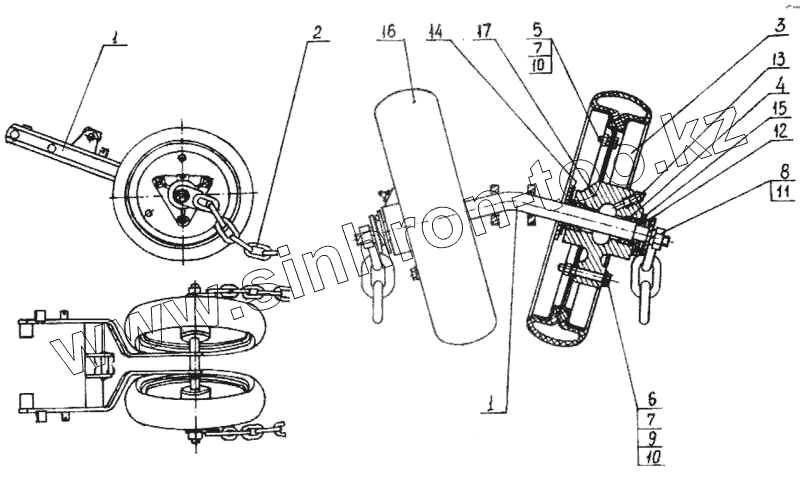

Схема

1

1

2

3

4

5

6

7

7

8

9

10

10

11

12

13

14

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	СУПА 00.2060 Э		Поводок
2	СУПА 00.261 ОЭ		Шлейф
3	СУПК 00.4028		Диск
4	45-6800054		Втулка
5	Болт М8-6gх16-58.019 ГОСТ 7796-70		Болт М8-6gх16-58.019 ГОСТ 7796-70
6	Болт М8-6gх50.58.019 ГОСТ 7795-70		Болт М8-6gх50.58.019 ГОСТ 7795-70
7	Гайка М8-6Н.6.019 ГОСТ 5915-70		Гайка М8-6Н.6.019 ГОСТ 5915-70
8	Гайка М12-6Н 6.019 ГОСТ 5915-70		Гайка М12-6Н 6.019 ГОСТ 5915-70
9	Шайба С8.01.10.019 ГОСТ 11371-78		Шайба С8.01.10.019 ГОСТ 11371-78
10	Шайба 8 65Г 019 ГОСТ 6402-70		Шайба 8 65Г 019 ГОСТ 6402-70
11	Шайба 12 65Г 019 ГОСТ 6402-70		Шайба 12 65Г 019 ГОСТ 6402-70
12	Шплинт 4х32.019 ГОСТ 397-79		Шплинт 4х32.019 ГОСТ 397-79
13	Масленка 1,2.Ц6хр ГОСТ 19853-74		Масленка 1,2.Ц6хр ГОСТ 19853-74
14	Н109.03.402		Шайба
15	Н109.09.201		Шайба
16	Н109.19.003		Обод
17	509.046.206-01		Ступица

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
