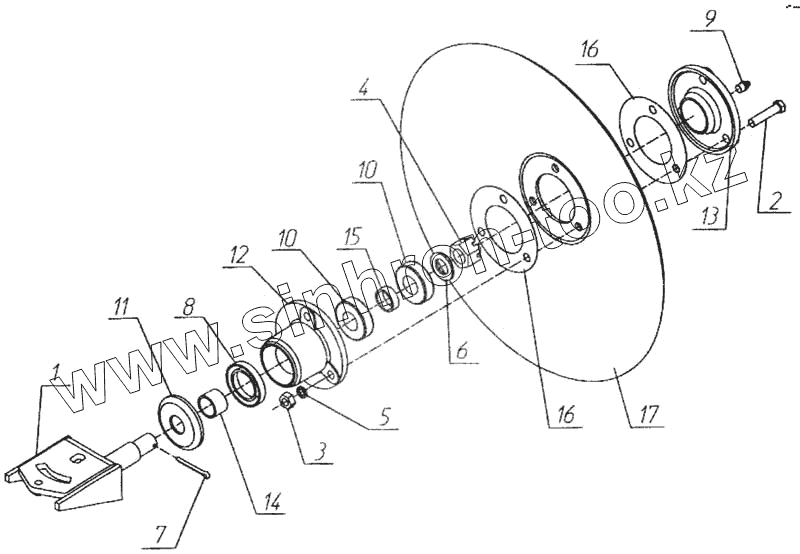

Каталог запасных частей к технике: Красная Звезда СУПН-8А. Диск СШЕ 04.120

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
1	СШЕ 04.130		Ось
2	Бопт М10-6gх45 65.019 ГОСТ 7796-70		Бопт М10-6gх45 65.019 ГОСТ 7796-70
3	Гайка М10-6Н.6.019 ГОСТ 5915-70		Гайка М10-6Н.6.019 ГОСТ 5915-70
4	Гайка М20-6Н.6.019 ГОСТ 5918-73		Гайка М20-6Н.6.019 ГОСТ 5918-73
5	Шайба 10 65Г 019 ГОСТ 6402-70		Шайба 10 65Г 019 ГОСТ 6402-70
6	Шайба 20.01 10.019 ГОСТ 11371-78		Шайба 20.01 10.019 ГОСТ 11371-78
7	Шплинт 4х40.019 ГОСТ 397-79		Шплинт 4х40.019 ГОСТ 397-79
8	Манжета 1.2-30х52-1 ГОСТ 8752-79/ ОСТ 38056-78		Манжета 1.2-30х52-1 ГОСТ 8752-79/ ОСТ 38056-78
9	Масленка 1.2 Ц6хр ГОСТ 19853		Масленка 1.2 Ц6хр ГОСТ 19853
10	Подшипник 205 ГОСТ 8338-75		Подшипник 205 ГОСТ 8338-75
11	Н-109.01.403-01		Колпачок
12	Н-109.02.101		Корпус
13	Н-109.02.102		Крышка
14	Н-109.02.801		Втулка
15	Н-109.02.802		Втулка
16	Н-109.03.001-01		Прокладка
17	Н-154.00.419-02		Диск 3-2-450х4-90-01 ГОСТ 198-75

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
