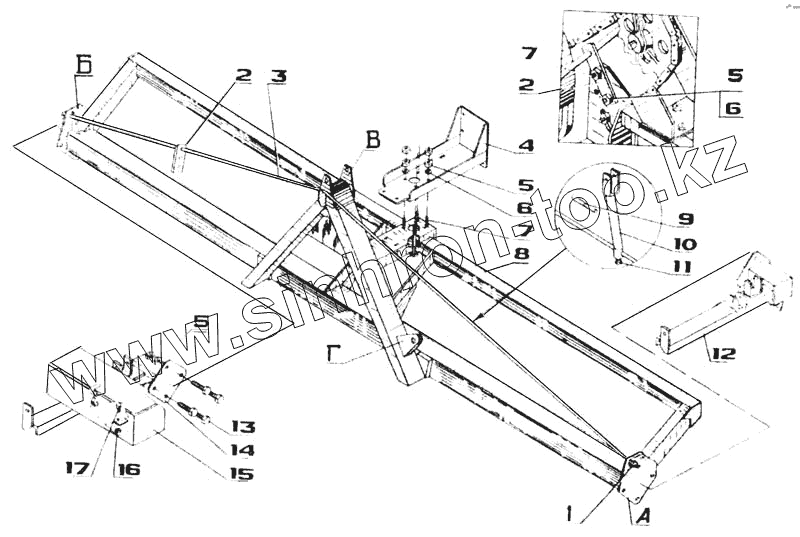

Каталог запасных частей к технике: Красная Звезда СУПН-8. Рама СУПА 00.1250 сеялки СУПН-8
1
2
2
3
3
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Гайка М16-6Н.6.019 ГОСТ 5915 | Гайка М16-6Н.6.019 ГОСТ 5915 | |
| 2 | ССГ.00.583 | Планка | |
| 3 | ССГ.00.663 | Шпренгель | |
| 3 | ССГ.00.663-01 | Шпренгель | |
| 4 | СУПА.00.830 | Кронштейн | |
| 5 | Гайка М12-6Н.6.019 ГОСТ 5915 | Гайка М12-6Н.6.019 ГОСТ 5915 | |
| 6 | Шайба С 12.01.10.019 ГОСТ 11371 | Шайба С 12.01.10.019 ГОСТ 11371 | |
| 7 | Болт М12-6дх30.66.019 ГОСТ 7796 | Болт М12-6дх30.66.019 ГОСТ 7796 | |
| 8 | СУПН 00.130 | Рама | |
| 8 | СУПА.00.125-0 | Рама | |
| 9 | СШ6044-А | Замок | |
| 10 | ССГ.00.1450 | Кронштейн | |
| 11 | С18.601-03 | Винт (477310252007) | |
| 12 | ССГ 00.1620 | Кронштейн | |
| 13 | Болт М12-6дх45.66.019 ГОСТ 7796 | Болт М12-6дх45.66.019 ГОСТ 7796 | |
| 14 | ССГ 00.1630 | Кронштейн | |
| 15 | СПУ-06 | Ящик инструментальный | |
| 16 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 17 | Болт М10-6дх20.58.019 ГОСТ 7796 | Болт М10-6дх20.58.019 ГОСТ 7796 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
