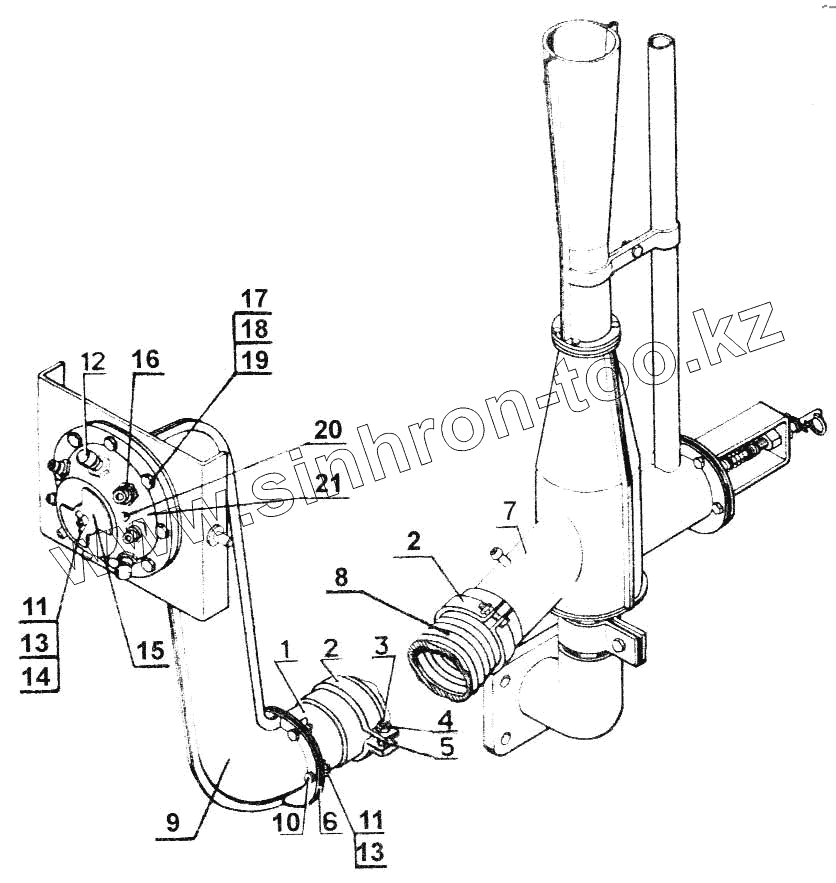

Каталог запасных частей к технике: Красная Звезда СУПН-8. Приспособление для создания разрежения СУПА 02.000
1
2
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СУПА 00.431 | Фланец | |
| 2 | СУПА 02.502 | Хомут | |
| 3 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 4 | Шайба 10.65Г.019 ГОСТ 6402 | Шайба 10.65Г.019 ГОСТ 6402 | |
| 5 | Болт М10-6gх55.68.019 ГОСТ 7796 | Болт М10-6gх55.68.019 ГОСТ 7796 | |
| 6 | СУПА 02.002 | Прокладка | |
| 7 | СУПА 02.010 | Компрессор газоструйный | |
| 8 | Рукав Г-1-100-3 ГОСТ 5398, L=3000±30 | Рукав Г-1-100-3 ГОСТ 5398, L=3000±30 | |
| 9 | СУПА 02.220 | Коллектор | |
| 10 | Болт М8-6gх25.58.01 9 ГОСТ 7796 | Болт М8-6gх25.58.01 9 ГОСТ 7796 | |
| 11 | Гайка М8-6Н.К433-8-Ф ГОСТ 3032 | Гайка М8-6Н.К433-8-Ф ГОСТ 3032 | |
| 12 | СУПА 00.047 | Пробка | |
| 13 | Шайба 8.85Г.019 ГОСТ 6402 | Шайба 8.85Г.019 ГОСТ 6402 | |
| 14 | Болт М8-6gх30.58.019 ГОСТ 7796 | Болт М8-6gх30.58.019 ГОСТ 7796 | |
| 15 | СУПА.00.1650 | Регулятор | |
| 16 | СУПА.00.044 | Штуцер | |
| 17 | Болт М6-6gх25.58.019 ГОСТ 7796 | Болт М6-6gх25.58.019 ГОСТ 7796 | |
| 18 | Гайка М6-6Н.6.019 ГОСТ 5915 | Гайка М6-6Н.6.019 ГОСТ 5915 | |
| 19 | Шайба 6.65Г.019 ГОСТ 6402 | Шайба 6.65Г.019 ГОСТ 6402 | |
| 20 | Болт М10-6gх20.58.019 ГОСТ 7796 | Болт М10-6gх20.58.019 ГОСТ 7796 | |
| 21 | СУПА.00.071 | Раструб |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
