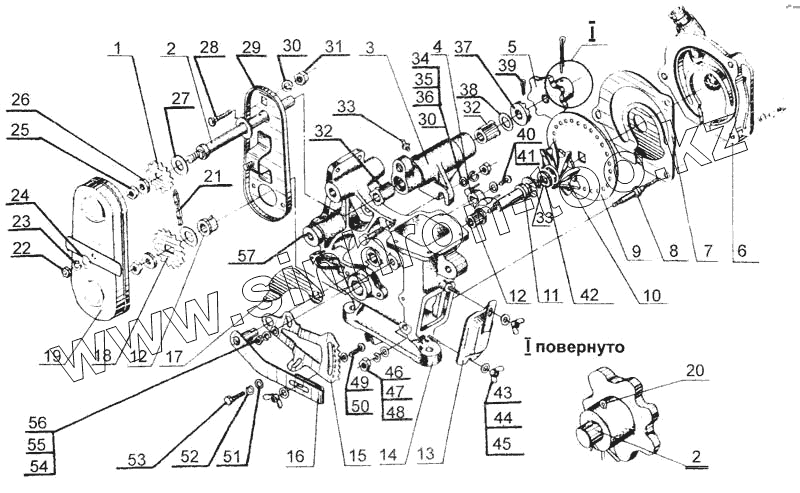

Каталог запасных частей к технике: Красная Звезда СУПН-8. Аппарат Н 126.13.010
1
2
2
3
4
5
6
7
8
9
9
9
9
9
10
11
12
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н-126.13.401 | Звездочка 12,7-13-18 | |
| 2 | Н-126.13.601 | Вал | |
| 3 | Н-126.13.050 | Подшипник | |
| 4 | Н-126.13.030 | Вилка | |
| 5 | Н-126.13.101 | Звездочка 31.75-7-18Ш-1Б ОСТ 23.2.45 | |
| 6 | Н-126.13.001 | Крышка | |
| 7 | Н-126.13.002 | Прокладка | |
| 8 | Н-126.13.603-01 | Шпилька | |
| 9 | Н-126.13.070 | Диск 14 отв. Диаметр 3 | |
| 9 | Н-126.13.070-01 | Диск 14 отв. Диаметр 5,5 | |
| 9 | Н-126.13.070-03 | Диск 22 отв. Диаметр 3 | |
| 9 | Н-126.13.070-02 | Диск 22 отв. Диаметр 5,5 | |
| 9 | Н-126.13.070-04 | Диск без отверстий (479163316004) | |
| 10 | Н-126.13.080 | Ворошилка | |
| 11 | Н-126.13.606 | Вал | |
| 12 | Н-126.13.007 | Втулка | |
| 13 | Н-126.13.410 | Крышка (479163324808) | |
| 14 | Н-126.13.008 | Корпус | |
| 15 | Н-126.13.003 | Шкала | |
| 16 | Н-126.13.020 | Рычаг | |
| 17 | Н-126.13.415 | Заслонка | |
| 18 | Н-126.13.402 | Звездочка 12,7-16-18 | |
| 19 | Н-126.13.140 | Крышка | |
| 20 | Шплинт 5х50.019 ГОСТ 397 | Шплинт 5х50.019 ГОСТ 397 | |
| 21 | Звено С-ПР-12,7-900-2 ГОСТ 13568 | Звено С-ПР-12,7-900-2 ГОСТ 13568 | |
| 21 | Цепь ПР-12,7-900-2 ГОСТ 13568 | Цепь ПР-12,7-900-2 ГОСТ 13568 | |
| 22 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 23 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 24 | Шайба С.8х1,5.01.019 ГОСТ 11371 | Шайба С.8х1,5.01.019 ГОСТ 11371 | |
| 25 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 26 | Н-126.13.605 | Шайба | |
| 27 | Шайба С. 18х1.01.019 ГОСТ 11371 | Шайба С. 18х1.01.019 ГОСТ 11371 | |
| 28 | Болт М10-6gх30.58.019 ГОСТ 7802 | Болт М10-6gх30.58.019 ГОСТ 7802 | |
| 29 | Н-126.13.040 | Дно | |
| 30 | Шайба 10.65Г.019 ГОСТ 6402 | Шайба 10.65Г.019 ГОСТ 6402 | |
| 31 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 32 | Н-041.19.001 | Втулка | |
| 33 | Масленка 1.2.Ц6хр ГОСТ 19853 | Масленка 1.2.Ц6хр ГОСТ 19853 | |
| 34 | Болт М10-6gх40.58.019 ГОСТ 7796 | Болт М10-6gх40.58.019 ГОСТ 7796 | |
| 35 | Гайка М10-6Н.6.019 ГОСТ 5915 | Гайка М10-6Н.6.019 ГОСТ 5915 | |
| 36 | Шайба С.10.01.019 ГОСТ 11371 | Шайба С.10.01.019 ГОСТ 11371 | |
| 37 | Н-041.19.201 | Шайба | |
| 38 | Шайба С. 18х1.01.019 ГОСТ 11371 | Шайба С. 18х1.01.019 ГОСТ 11371 | |
| 39 | Шплинт 4х25.019 ГОСТ 397 | Шплинт 4х25.019 ГОСТ 397 | |
| 40 | Винт В1 М6-6gх10.58.019 ГОСТ 17473 | Винт В1 М6-6gх10.58.019 ГОСТ 17473 | |
| 41 | Н-126.13.418 | Шайба | |
| 42 | Н-126.13.414-01 | Шайба | |
| 43 | Гайка М8-6Н К4 33-8 ГОСТ 3032 | Гайка М8-6Н К4 33-8 ГОСТ 3032 | |
| 44 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 45 | Н-129.13.609 | Шпилька | |
| 46 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 47 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 48 | Шайба С.8х1,5.01.019 ГОСТ 11371 | Шайба С.8х1,5.01.019 ГОСТ 11371 | |
| 49 | Болт М8-6дх20.58.019 ГОСТ 7802 | Болт М8-6дх20.58.019 ГОСТ 7802 | |
| 50 | Шайба 0.8х1,5.01.019 ГОСТ 11371 | Шайба 0.8х1,5.01.019 ГОСТ 11371 | |
| 51 | Шайба 0.8х1,5.01.019 ГОСТ 11371 | Шайба 0.8х1,5.01.019 ГОСТ 11371 | |
| 52 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 53 | Болт М8-6дх16.58.019 ГОСТ 7796 | Болт М8-6дх16.58.019 ГОСТ 7796 | |
| 54 | Гайка М8-6Н.6.019 ГОСТ 5915 | Гайка М8-6Н.6.019 ГОСТ 5915 | |
| 55 | Шайба 8.65Г.019 ГОСТ 6402 | Шайба 8.65Г.019 ГОСТ 6402 | |
| 56 | Шайба С.8х1,5.01.019 ГОСТ 11371 | Шайба С.8х1,5.01.019 ГОСТ 11371 | |
| 57 | Н-126.13.006 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
