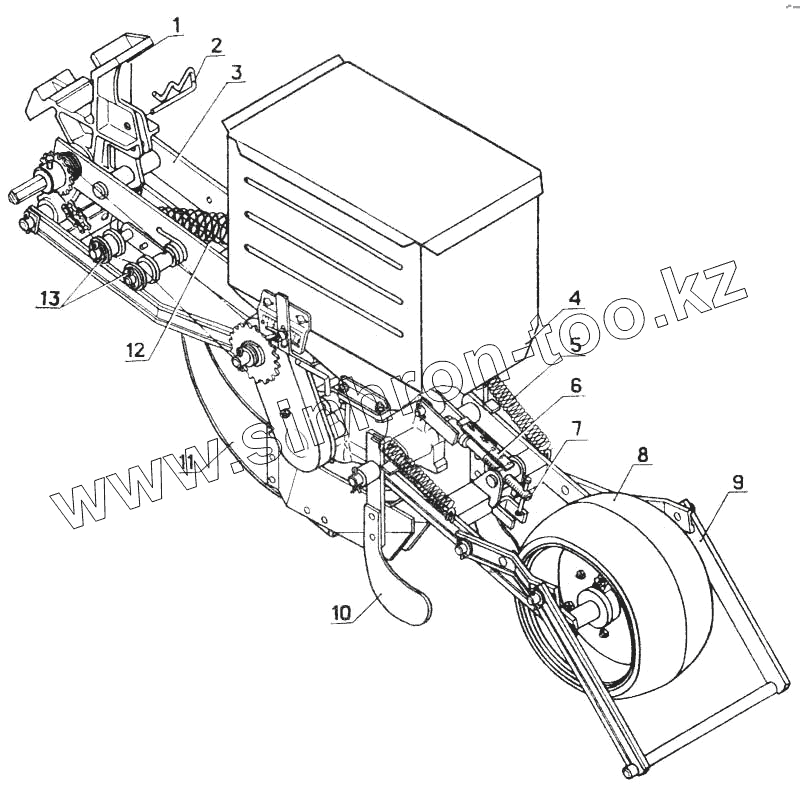

Каталог запасных частей к технике: Красная Звезда СУПН-12А. Секция СУПА 00.2420А
1
2
3
4
5
6
7
8
9
10
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СУПК 00.2510 | Кронштейн | |
| 2 | С54.602-03 | Шплинт пружинный (477310265806) | |
| 3 | СУПК 00.2380 | Поводок | |
| 4 | СУПК 00.1020 | Аппарат высевающий | |
| 5 | 552.7.005 | Пружина | |
| 6 | СУПК 00.4011 | Шкала | |
| 7 | СУПК 00.1520 | Винт | |
| 8 | Н-041.27.000 | Колесо (479133212001) | |
| 9 | СУПА.00.1430 | Шлейф | |
| 10 | СУПК 00.1090 | Загортач | |
| 10 | СУПК 00.1090-01 | Загортач | |
| 11 | СУПК 00.1390 | Сошник | |
| 12 | СКПА.00.699 | Пружина | |
| 13 | СКПА.00.028 | Ролик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
