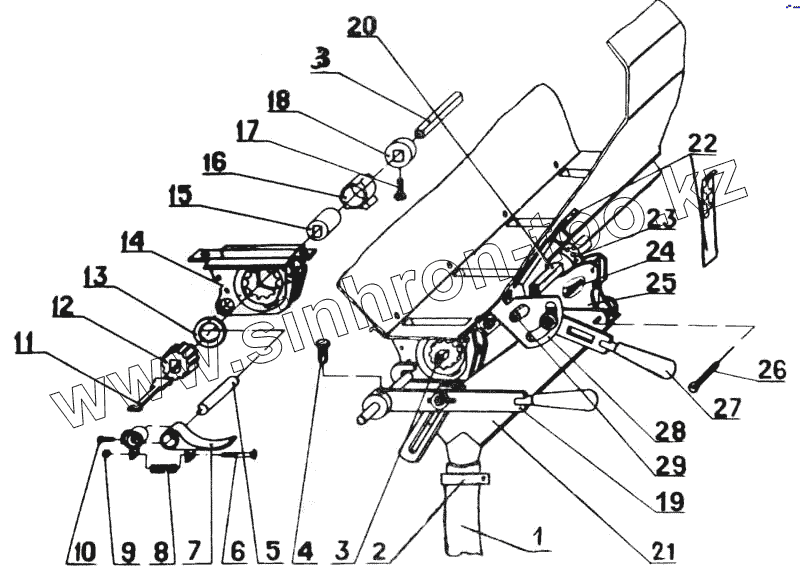

Каталог запасных частей к технике: Красная Звезда СТС-2 (6). Зерновой и туковый высевающий аппараты
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТЭ 00.030А | СТЭ 00.030А | Воронка задняя | |
| Н-127.14.002 | Н-127.14.002 | Воронка | |
| СКС.01.00.001-02 | СКС.01.00.001-02 | Семяпровод | |
| СКС.01.00.001-01 | СКС.01.00.001-01 | Семяпровод | |
| 1 | СКС.01.00.001 | Семяпровод | |
| 2 | СУПА 00.580 | Хомут | |
| 3 | СТС 01.02.603 | Вал | |
| 4 | С17.601-04 | Винт | |
| 5 | СТС 01.02.601 | Вал | |
| 6 | М8х55.58.019 ГОСТ 7802-81 | Болт | |
| 7 | Н 108.01.006 | Клапан | |
| 8 | Н-108.01.601 | Пружина | |
| 9 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 10 | С17.601 | Винт | |
| 11 | Н 108.05.405 | Шпонка | |
| 12 | Н-108.05.002 | Катушка (479163114808) | |
| 13 | Н-108.05.406 | Шайба (479163115509) | |
| 14 | Н-108.01.010 | Корпус | |
| 15 | Н-108.05.001 | Хвостовик (479163114709) | |
| 16 | Н-108.01.001 | Муфта | |
| 17 | В М8-6qх16.33Н019 ГОСТ 1485-84 | Винт | |
| 18 | Н-108.05.003 | Кольцо (479163114907) | |
| 19 | СЗГ.00.1440 | Рычаг | |
| 20 | СТС 01.02.602 | Вал туковых аппаратов | |
| 21 | СТЭ 00.010А | Воронка передняя | |
| 22 | СЗГ.00.4066 | Задвижка | |
| 23 | СЗГ.00.018 | Катушка | |
| 24 | СЗГ.00.044-А | Клапан | |
| 25 | СЗГ 00.750 | Корпус | |
| 26 | 5х63.019 ГОСТ 397-79 | Шплинт | |
| 27 | СЗГ.00.1590 | Рычаг | |
| 28 | СТА-21З-А | Сектор | |
| 29 | СТС 01.02.606 | Вал |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
