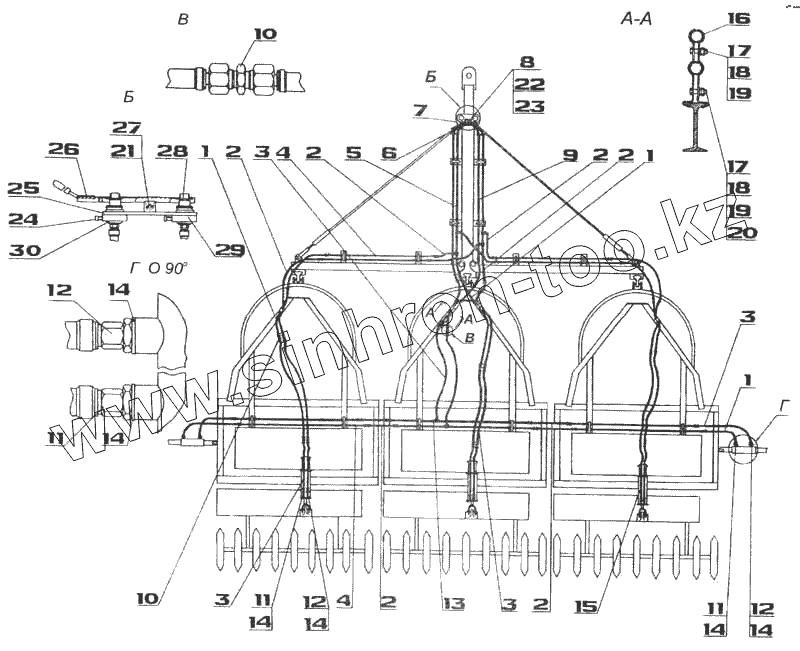

Каталог запасных частей к технике: Красная Звезда СТС-2 (6). Схема гидравлическая сеялки СТС-6
1
1
1
2
2
2
2
2
2
3
3
3
3
4
4
5
6
7
8
9
10
10
11
11
11
12
12
12
13
14
14
14
14
14
14
15
16
17
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Н.036.83.070 | Рукав высокого давления II-12, армированный | |
| 2 | Н.036.83.030 | Рукав высокого давления 11-12 | |
| 3 | Н.036.83.090 | Рукав высокого давления М-12 | |
| 4 | СКС-19.00.310 | Маслопровод | |
| 5 | СКС 19.00.330 | Маслопровод | |
| 6 | Н 036.85.010 | Рукав высокого давления II-16 армированный | |
| 7 | ОЗШ 00.200-01 | Гидростыковочное устройство | |
| 8 | 2М10х73х60/25.56.Ц9хр. ОСТ 23.2.10-81 | Скоба | |
| 9 | СКС 19.00.320 | Маслопровод | |
| 10 | Н 036.02.002 | Штуцер проходной | |
| 11 | 108.00.6001 | Дроссель | |
| 12 | 108.00.6002 | Штуцер проходной | |
| 13 | СКС 19.00.300 | Маслопровод | |
| 14 | КУН 01 007 | Шайба | |
| 15 | ЦС-90МТУ23.1.174-8 | Гидроцилиндр | |
| 16 | СКС 00.00.401 | Стойка | |
| 17 | М8-6gх25.56.019 ГОСТ 7796-70 | Болт | |
| 18 | М8-6Н.019 ГОСТ 5915-70 | Гайка | |
| 19 | 8 65Г 019 ГОСТ 6402-70 | Шайба | |
| 20 | 8.10.01.019 ГОСТ 11371-70 | Шайба | |
| 21 | 2х14.019 ГОСТ 397-79 | Шплинт | |
| 22 | М10-6Н.019 ГОСТ 5915-70 | Гайка | |
| 23 | 10 65Г 019 ГОСТ 6402-70 | Шайба | |
| 24 | ВМ8-6gх20.33Н.019 ГОСТ 1485-84 | Винт | |
| 25 | ОЗШ 00.190-01 | Панель | |
| 26 | СР 03.080-01 | Рукоятка | |
| 27 | С 48.602-29 | Ось | |
| 28 | ОЗШ 00.448 | Шайба | |
| 29 | СЗХ 00.805-01 | Втулка | |
| 30 | Н 036.52.000 | Муфта разрывная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
