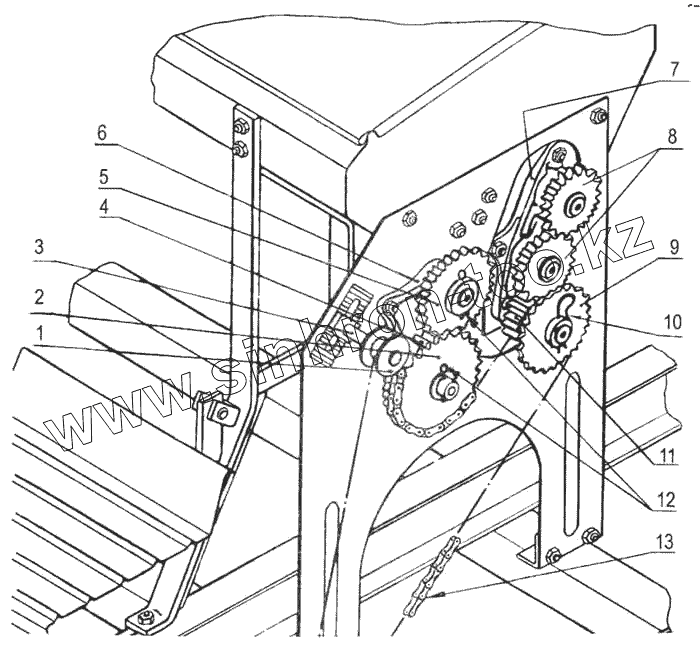

Каталог запасных частей к технике: Красная Звезда СТС-2 (6). Привод механизма передач
1
2
3
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СУПА.00.016-01 | Ролик | |
| 2 | СЗШ06.100Б | Звездочка | |
| 3 | СТС 01.03.6002 | Ось | |
| 4 | СУЛ.109-А | Колесо зубчатое | |
| 5 | СУЛ.102-Б | Колесо зубчатое | |
| 6 | СЗШ.06.202 | Рамка | |
| 7 | СТС 01.02.050 | Подшипник | |
| 8 | СЕТ-00.214 | Зубчатка | |
| 9 | СЗШ 06.090 | Звездочка | |
| 10 | С 54.602-02 | Шплинт пружинный | |
| 11 | СТС 01.02.202 | Зубчатка | |
| 12 | 6,3х50.019 ГОСТ 397-79 | Шплинт | |
| 13 | ПРД 31,75-2300 ГОСТ 13568-75 | Цепь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
