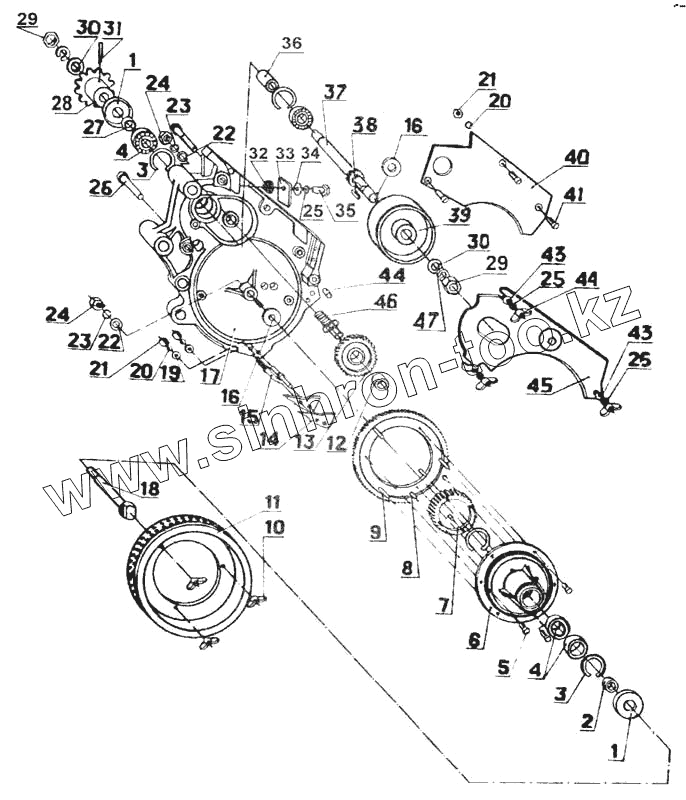

Каталог запасных частей к технике: Красная Звезда ССТ-12В. Аппарат высевающий Н126.17.000-04

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
43
43
44
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
1 Н-109.01.403-04 Колпачок (479163703602)
2 Н-126.17.802-01 Втулка (479163318209)
3 Кольцо В40 ГОСТ 13943-86 Кольцо В40 ГОСТ 13943-86
4 Подшипник 180503 ГОСТ 8882-75 Подшипник 180503 ГОСТ 8882-75
5 Винт В.М4-6дх12.58.019 ГОСТ 17475-80 Винт В.М4-6дх12.58.019 ГОСТ 17475-80
6 Н-126.17.002 Ступица (479163317002)
7 Н-126.11.412 Модулятор (479163298607)
8 Винт В.М4-6gх6.58.019 ГОСТ 17473-80 Винт В.М4-6gх6.58.019 ГОСТ 17473-80
9 Н-126.11.060 Венец зубчатки Z = 90
10 Гайки М6-6Н.6.КЧЗЗ-8-Ф ГОСТ 3032-75 Гайки М6-6Н.6.КЧЗЗ-8-Ф ГОСТ 3032-75
11 Н126.17.004-01 Диск 4,5х5,5
12 Н-126.11.003 Втулка
13 Н-126.04.302 Зубчатка 40 зубьев
14 Н-126.04.422 Выталкиватель (479163316609)
15 Н-126.04.604 Штырь
16 Н-105.01.403 Шайба
17 Н-126.17.001 Корпус (479163316906)
18 Н-126.17.602 Ось (479163317805)
19 Шайбы 6х1.2.01.10.019 ГОСТ 11371-78 Шайбы 6х1.2.01.10.019 ГОСТ 11371-78
20 Шайбы 6 65Г 019 ГОСТ 6402-70 Шайбы 6 65Г 019 ГОСТ 6402-70
21 Гайки М6-6Н.6.019 ГОСТ 5915-70 Гайки М6-6Н.6.019 ГОСТ 5915-70
22 Шайбы 12х2.0.01.10.019 ГОСТ 11371-78 Шайбы 12х2.0.01.10.019 ГОСТ 11371-78
23 Шайбы 12 65Г 019 ГОСТ 6402-70 Шайбы 12 65Г 019 ГОСТ 6402-70
24 Гайки М12-6Н.6.019 ГОСТ 5915-70 Гайки М12-6Н.6.019 ГОСТ 5915-70
25 Шайбы 8 65Г 01 9 ГОСТ 6402-70 Шайбы 8 65Г 01 9 ГОСТ 6402-70
26 Болты М8-6gх55.58.019 ГОСТ 7796-70 Болты М8-6gх55.58.019 ГОСТ 7796-70
27 Н-126.17.802 Втулка (479163318110)
28 Н-126.17.060 Звездочка (479163326507)
29 Гайки М16-6Н.6.019 ГОСТ 5915-70 Гайки М16-6Н.6.019 ГОСТ 5915-70
30 Шайбы 16.01.10.019 ГОСТ 11371-78 Шайбы 16.01.10.019 ГОСТ 11371-78
31 Шплинт 4х50.019 ГОСТ 397-79 Шплинт 4х50.019 ГОСТ 397-79
32 Н-126.04.605 Пробка
33 Н-126.11.418-01 Отражатель (479163319009)
34 Шайба 8.01.10.019 ГОСТ 6958-78 Шайба 8.01.10.019 ГОСТ 6958-78
35 Болты М8-6gх20.58.019 ГОСТ 7796-70 Болты М8-6gх20.58.019 ГОСТ 7796-70
36 Н-126.17.801 Втулка (479163318000)
37 Н-126.17.601 Вал-шестерня (479163317706)
38 Шпонка 6х6х16 ГОСТ 23360-78 Шпонка 6х6х16 ГОСТ 23360-78
39 Н-126.04.301-01 Ролик (479163318902)
40 Н-126.17.416 Накладка (479163317607)
41 Винт В.М6-6дх25.58.019 ГОСТ 17475-80 Винт В.М6-6дх25.58.019 ГОСТ 17475-80
42 Н-126.17.003 Втулка (479163317101)
43 Шайбы 8х1,4.01.10.019 ГОСТ 11371-78 Шайбы 8х1,4.01.10.019 ГОСТ 11371-78
44 Гайки М8-6Н.6.КЧЗЗ-8-Ф ГОСТ 3032-75 Гайки М8-6Н.6.КЧЗЗ-8-Ф ГОСТ 3032-75
45 Н-126.17.010 Крышка (479163318308)
46 Н-126.04.602 Ось
47 Шайбы 16 65Г 019 ГОСТ 6402-70 Шайбы 16 65Г 019 ГОСТ 6402-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
