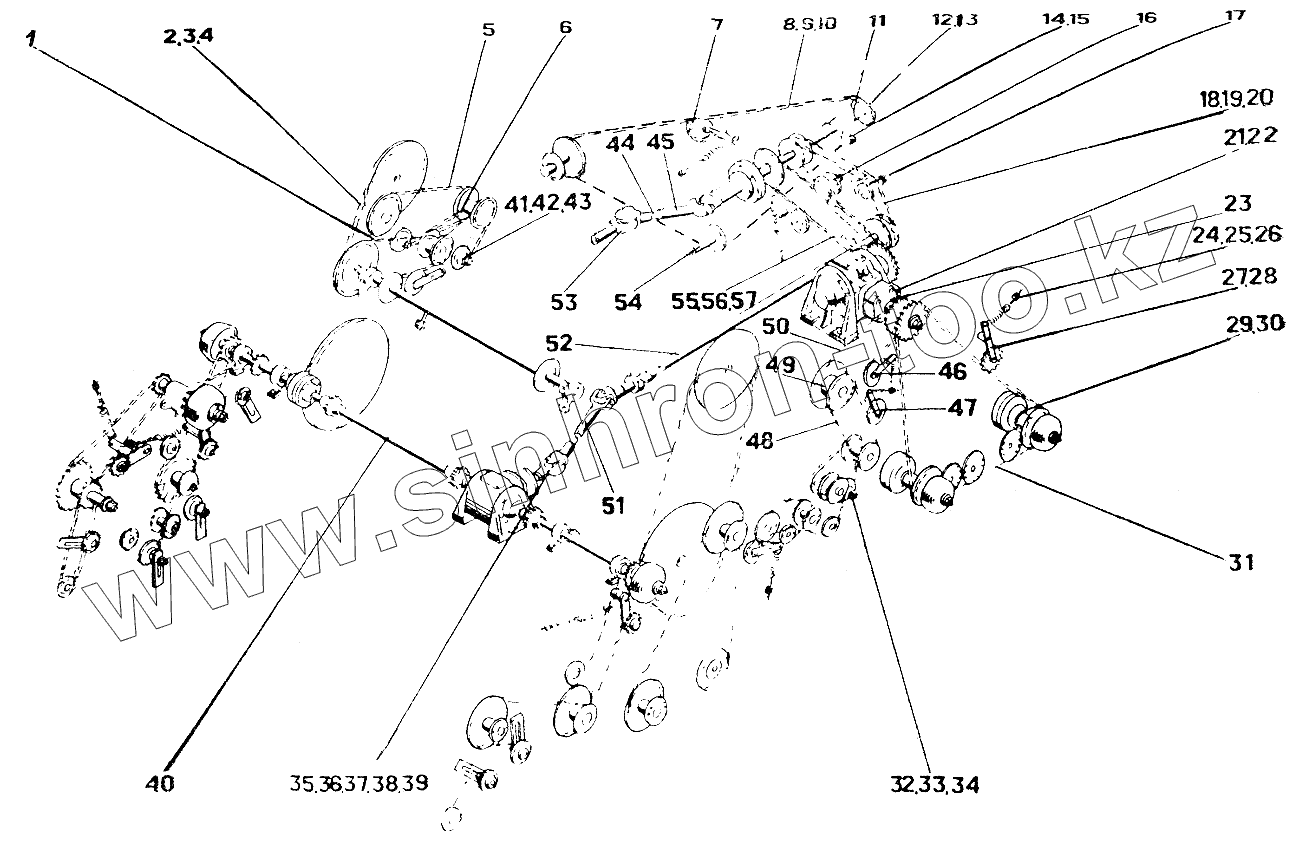

Каталог запасных частей к технике: Красная Звезда СПС-4,2А. Трансмиссия СПС08000

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
СПС08000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
54
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
СПС08000 СПС08000 Трансмиссия
1 [Цепь ПР-25,4-6000А ГОСТ13568-76] Цепь ПР-25,4-6000А ГОСТ13568-76
2 [Цепь ПР-50,8-22700 ГОСТ13568-75] Цепь ПР-50,8-22700 ГОСТ13568-75
3 [Звено С-ПР-50,8-22700 ГОСТ13568-75] Звено С-ПР-50,8-22700 ГОСТ13568-75
4 [Звено П-ПР-50,8-22700 ГОСТ13568-76] Звено П-ПР-50,8-22700 ГОСТ13568-76
5 [Цепь ПР-25,4-6000А ГОСТ13568-75] Цепь ПР-25,4-6000А ГОСТ13568-75
6 [Цепь ПР-25,4-6000А ГОСТ13563-75] Цепь ПР-25,4-6000А ГОСТ13563-75
7 БМД59240-05 Натяжное устройство
8 [Цепь ПР-25,4-6000 ГОСТ13568-75] Цепь ПР-25,4-6000 ГОСТ13568-75
9 [Звено С-ПР-35,4-6000А ГОСТ13568-75] Звено С-ПР-35,4-6000А ГОСТ13568-75
10 [Звено П-ПР-25,4-6000А ГОСТ13568-75] Звено П-ПР-25,4-6000А ГОСТ13568-75
11 СПС08630 Вал раздаточный
12 КТ4010 Шайба
13 КТ4411 Шайба
14 [Прокладка 12х1,0 СТП304.9.1-71] Прокладка 12х1,0 СТП304.9.1-71
15 [Прокладка 12х1,4 СТП304.9.1-71] Прокладка 12х1,4 СТП304.9.1-71
16 СПС08430 Звездочка силовая
17 КТ22020А Натяжное устройство
18 [Звено П-2ПР-25,4-11400 ГОСТ13566-73] Звено П-2ПР-25,4-11400 ГОСТ13566-73
19 [Звено С-2ПР-25,4-11400 ГОСТ13568-75] Звено С-2ПР-25,4-11400 ГОСТ13568-75
20 [Цепь 2ПР-25Д-11400А ГОСТ13568-75] Цепь 2ПР-25Д-11400А ГОСТ13568-75
21 [Прокладка 16х0,5 СТП304.9.1-71] Прокладка 16х0,5 СТП304.9.1-71
22 [Прокладка 16х1,4 СТП304.9.1-71] Прокладка 16х1,4 СТП304.9.1-71
23 СПС08530 Редуктор
24 КТ6170 Болт натяжной
25 КТЖ11601 Пружина
26 [Гайка М10-6Н.6.093 ГОСТ5915-70] Гайка М10-6Н.6.093 ГОСТ5915-70
27 БМД59240-04 Натяжное устройство
28 КТ78402 Шайба
29 КТ4044 Шайба регулировочная
30 КТ4045 Шайба регулировочная
31 [Цепь ПР-25,4-6000А ГОСТ13568-75] Цепь ПР-25,4-6000А ГОСТ13568-75
32 БМД59230-02 Звездочка в сборе
33 [Гайка М16-6Н.6.093 ГОСТ5919-73] Гайка М16-6Н.6.093 ГОСТ5919-73
34 [Шплинт 4х36.096 ГОСТ397-79] Шплинт 4х36.096 ГОСТ397-79
35 КТ4245 Шайба специальная
36 [Шпонка 10х8х45 ГОСТ23360-78] Шпонка 10х8х45 ГОСТ23360-78
37 [Болт М10-6gх30.58.019 ГОСТ7796-70] Болт М10-6gх30.58.019 ГОСТ7796-70
38 [Шайба 10.65Г.05 ГОСТ6402-70] Шайба 10.65Г.05 ГОСТ6402-70
39 [Шайба С10.02.093 ГОСТ11371-78] Шайба С10.02.093 ГОСТ11371-78
40 СПС08510 Трансмиссия питателя
41 БМД59230 Звездочка в сборе
42 [Гайка М16-6Н.6.093 ГОСТ5915-70] Гайка М16-6Н.6.093 ГОСТ5915-70
43 КТ22405 Шайба
44 СПС08632 Вал шлицевой
45 СПС08390 Шарнир с трубой
46 БМД59240-01 Натяжное устройство
47 БМД59240 Натяжное устройство
48 [Цепь ПР-25,4-6000А ГОСТ13568-75] Цепь ПР-25,4-6000А ГОСТ13568-75
49 СПС18230-01 Блок звездочек
50 [Цепь ПР-25,4-6000А ГОСТ13568-751] Цепь ПР-25,4-6000А ГОСТ13568-751
51 Н.081.03.040.09 Вал карданный телескопический
52 Н.051.04.010С Вал продольный
52 СПС08620 Вал продольный
53 Н.051.04.010С Вал продольный
53 СПС08620 Вал продольный
54 РКС6.08310 Звездочка силовая
55 [Звено П-ПР-25,4-6000 ГОСТ13568-75] Звено П-ПР-25,4-6000 ГОСТ13568-75
56 [Звено С-ПР-25,4-6000 ГОСТ13568-75] Звено С-ПР-25,4-6000 ГОСТ13568-75
57 [Цепь ПР-25,4-6000 ГОСТ13568-75] Цепь ПР-25,4-6000 ГОСТ13568-75
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
