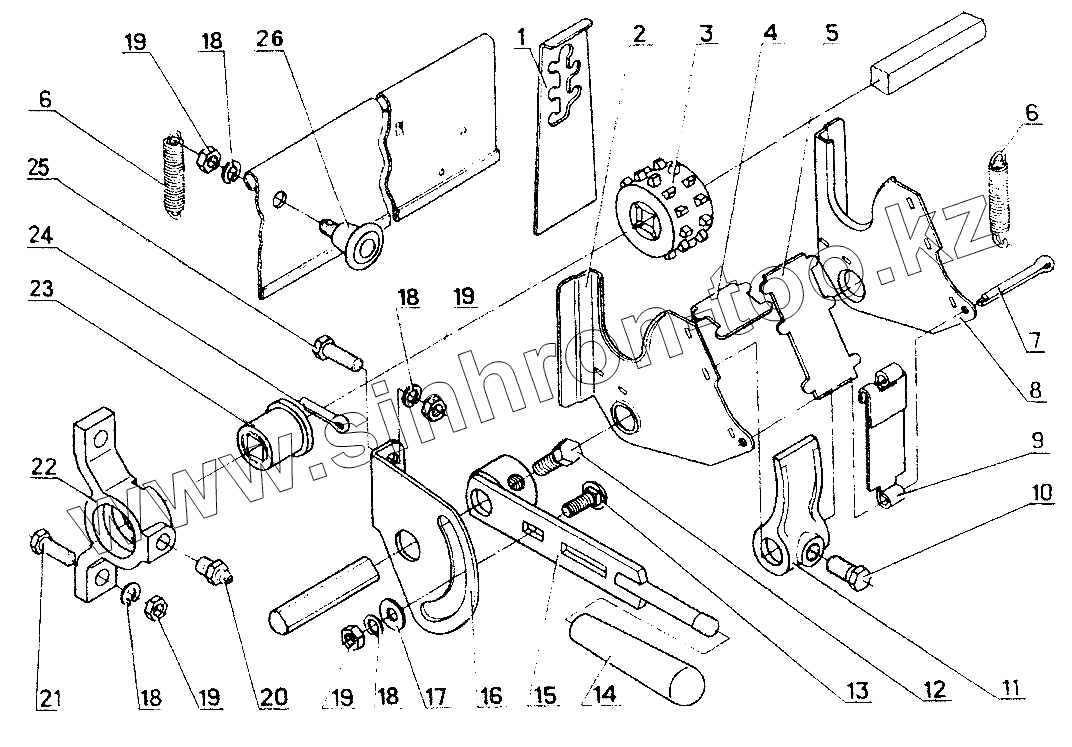

Каталог запасных частей к технике: Красная Звезда СОН-4,2. Туковый аппарат
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
19
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СЗГ00.4066 | Задвижка | |
| 2 | СЗГ00.497А | Бочок | |
| 3 | СЗГ00.018 | Катушка | |
| 4 | СТА449 | Порог | |
| 5 | СУК00.407А | Стенка | |
| 6 | Н.040.07.618 | Пружина | |
| 7 | [Шплинт 5х50.019 ГОСТ397] | Шплинт 5х50.019 ГОСТ397 | |
| 8 | СЗГ00.498А | Бочок | |
| 9 | СЕТ00.465 | Держатель | |
| 10 | С17.601-01 | Винт | |
| 11 | СЗГ00.042 | Клапан | |
| 12 | С17.601-02 | Винт | |
| 13 | [Болт М8-6gх25.58.019 ГОСТ7802] | Болт М8-6gх25.58.019 ГОСТ7802 | |
| 14 | СЗГ00.026А | Ручка | |
| 15 | СЗГ00.1320 | Рычаг | |
| 16 | СОУ00.436 | Сектор | |
| 17 | [Шайба 8х1,4.01.10.019 ГОСТ11371] | Шайба 8х1,4.01.10.019 ГОСТ11371 | |
| 18 | [Шайба 8.65Г.019 ГОСТ6402] | Шайба 8.65Г.019 ГОСТ6402 | |
| 19 | [Гайка М8-6Н.6.019 ГОСТ5915] | Гайка М8-6Н.6.019 ГОСТ5915 | |
| 20 | [Масленка 1.2.Ц6хр ГОСТ19858] | Масленка 1.2.Ц6хр ГОСТ19858 | |
| 21 | [Болт М8-6gх25.58.019 ГОСТ7796] | Болт М8-6gх25.58.019 ГОСТ7796 | |
| 22 | СЗА00.119 | Подшипник | |
| 23 | СЗГ00.034 | Втулка | |
| 24 | [Шплинт 5х28.019 ГОСТ397] | Шплинт 5х28.019 ГОСТ397 | |
| 25 | [Болт М8-6gх20.58.019 ГОСТ7796] | Болт М8-6gх20.58.019 ГОСТ7796 | |
| 26 | Н.126.17.030 | Ручка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
