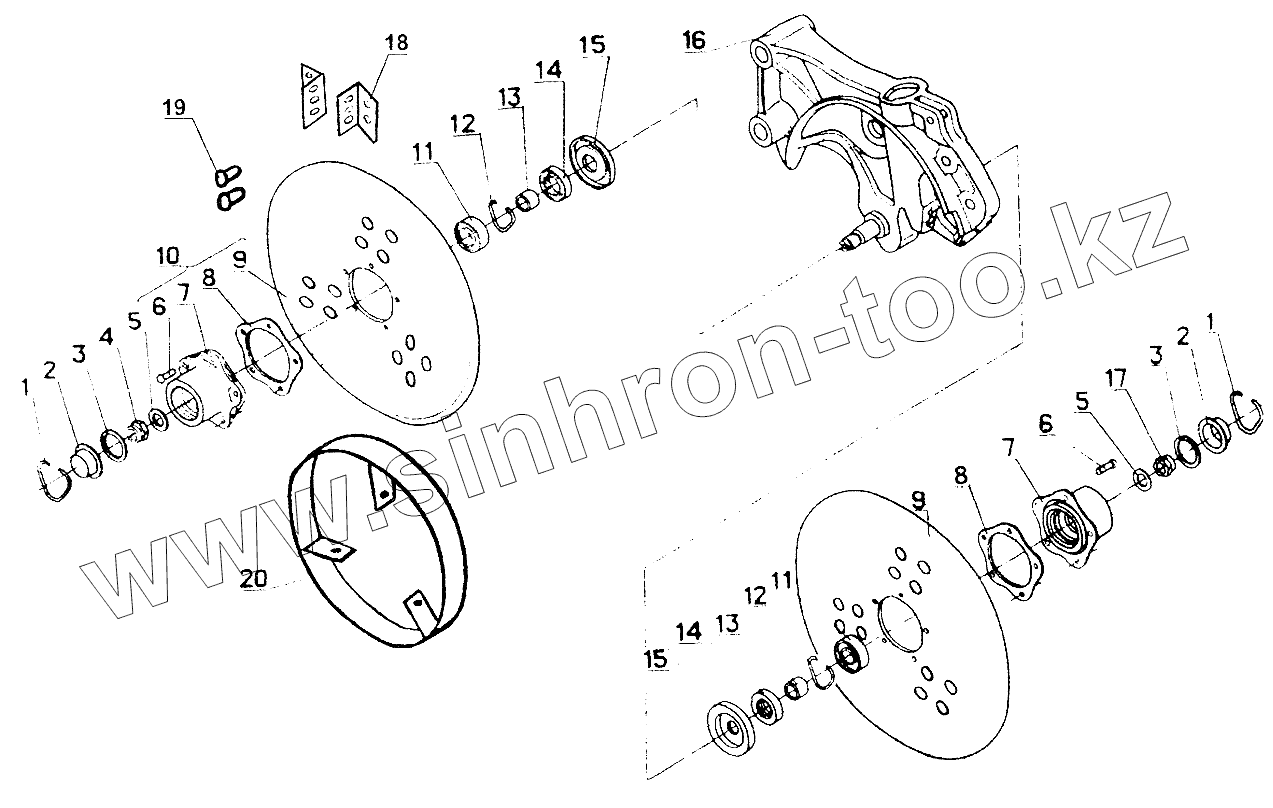

Каталог запасных частей к технике: Красная Звезда СОН-4,2. Сошник однострочный Н.105.09.000
1
1
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Н.105.09.040-02 | Н.105.09.040-02 | Реборда | |
| Н.105.09.040-01 | Н.105.09.040-01 | Реборда | |
| 1 | Н.105.03.601-01 | Кольцо | |
| 2 | Н.105.03.401 | Колпачок | |
| 3 | [038-046-46-2-2 ГОСТ9833/ГОСТ18829] | Кольцо 038-046-46-2-2 ГОСТ9833/ГОСТ18829 | |
| 4 | Н.105.03.604 | Гайка левая | |
| 5 | [Шайба С16.01.10.019 ГОСТ11371] | Шайба С16.01.10.019 ГОСТ11371 | |
| 6 | [Заклепка 6х18.019 ГОСТ10299] | Заклепка 6х18.019 ГОСТ10299 | |
| 7 | Н.105.03.101 | Ступица | |
| 8 | Н.105.03.001 | Прокладка | |
| 9 | Н.105.09.402 | Диск | |
| 10 | Н.105.09.030 | Диск | |
| 11 | 180503 | Подшипник ГОСТ8882 | |
| 12 | Н.105.03.601 | Кольцо | |
| 13 | Н.105.03.605 | Втулка | |
| 14 | [Манжета 1,2-22х40-1 ГОСТ8752] | Манжета 1,2-22х40-1 ГОСТ8752 | |
| 15 | Н.105.03.402 | Отражатель | |
| 16 | Н.105.09.010 | Корпус | |
| 17 | Н.105.03.603 | Гайка | |
| 18 | [Диск] | Диск | |
| 19 | [Заклепка 6х12.01.10 ГОСТ10299] | Заклепка 6х12.01.10 ГОСТ10299 | |
| 20 | Н.105.09.040 | Реборда |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
