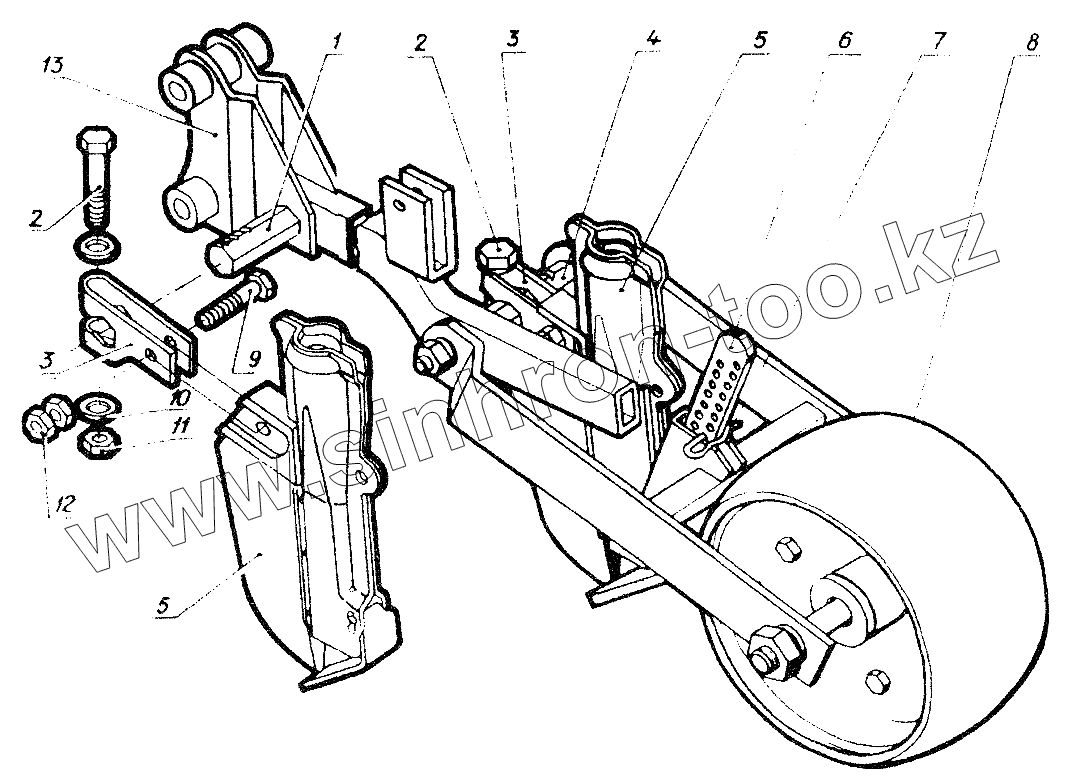

Каталог запасных частей к технике: Красная Звезда СОН-4,2. Приспособление с наральниковыми сошниками СОУ04.070
1
2
2
3
3
4
5
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СОУ04.601 | Ось | |
| 2 | [Болт М12-6gх70.66.019 ГОСТ7796] | Болт М12-6gх70.66.019 ГОСТ7796 | |
| 3 | СОУ04.407 | Обойма | |
| 4 | СОУ04.602 | Ось | |
| 5 | СЗК00.150 | Сошник | |
| 6 | ССГ00.150 | Кулиса | |
| 7 | С54.602 | Шплинт пружинный | |
| 8 | Н.041.09.000 | Колесо | |
| 9 | [Болт М10-6gх40.58.019 ГОСТ7796] | Болт М10-6gх40.58.019 ГОСТ7796 | |
| 10 | [Шайба С12.01.10.019 ГОСТ11371] | Шайба С12.01.10.019 ГОСТ11371 | |
| 11 | [Гайка М12-6Н.6.019 ГОСТ5915] | Гайка М12-6Н.6.019 ГОСТ5915 | |
| 12 | [Гайка М10-6Н.6.019 ГОСТ5915] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 13 | СОУ04.040 | Рамка |
