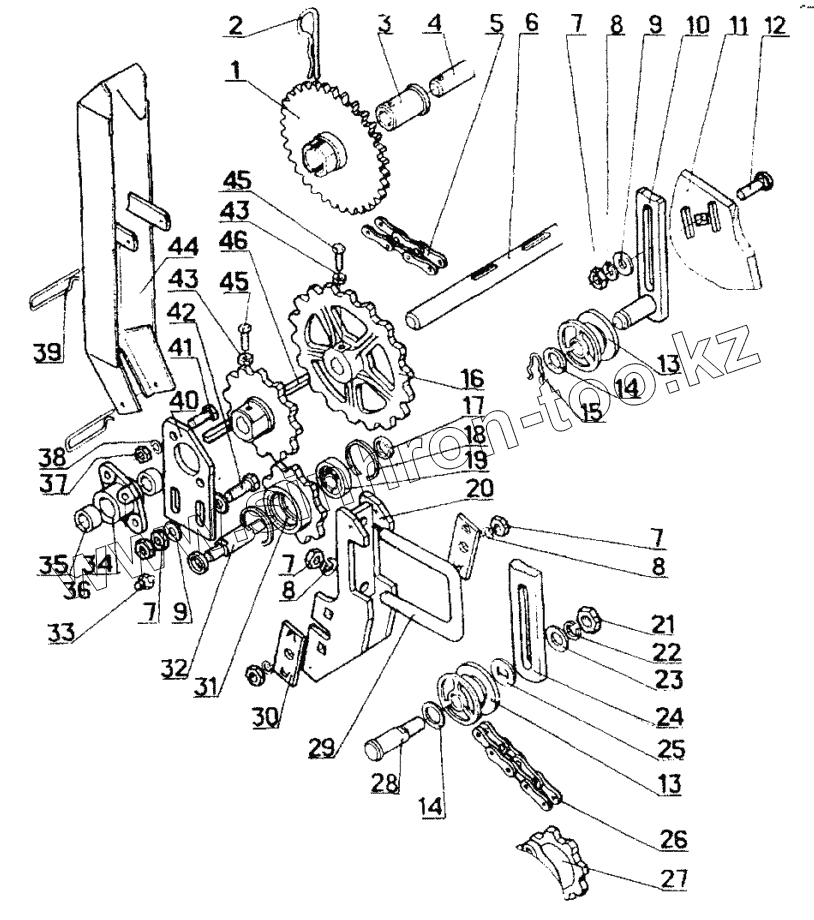

Каталог запасных частей к технике: Красная Звезда СОН-4,2. Механизм привода высевающих аппаратов
1
2
3
4
5
6
7
7
7
7
8
8
8
9
9
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | СОУ00.260-01 | Звездочка | |
| 2 | С54.602-02 | Шплинт пружинный | |
| 3 | СОУ00.113 | Втулка | |
| 4 | СОУ00.625 | Вал | |
| 5 | С20.80-02 | Цепь (t=15,875, 88 зв., L=1,397мм) | |
| 6 | СОУ00.626 | Вал | |
| 7 | [Гайка М12-6Н.6.019 ГОСТ5915] | Гайка М12-6Н.6.019 ГОСТ5915 | |
| 8 | [Шайба 12.65Г.019 ГОСТ6402] | Шайба 12.65Г.019 ГОСТ6402 | |
| 9 | [Шайба С12х2.01.10.019 ГОСТ11371] | Шайба С12х2.01.10.019 ГОСТ11371 | |
| 10 | СОУ00.370-01 | Кронштейн | |
| 11 | СОУ00.007-01 | Боковина | |
| 12 | [Болт М12-6gх35.58.019 ГОСТ7802] | Болт М12-6gх35.58.019 ГОСТ7802 | |
| 13 | СУПА00.016-01 | Ролик | |
| 14 | [Шайба С12х2.01.10.019 ГОСТ11371] | Шайба С12х2.01.10.019 ГОСТ11371 | |
| 15 | С50.601 | Скоба | |
| 16 | СОУ00.111 | Звездочка 31,75х18х20 | |
| 17 | С80.407-02 | Шайба | |
| 18 | [Кольцо 1В47 ГОСТ13941] | Кольцо 1В47 ГОСТ13941 | |
| 19 | 180204 | Подшипник ГОСТ8882 | |
| 20 | СОУ00.870 | Кронштейн | |
| 21 | [Гайка М16-6Н.6.019 ГОСТ5915] | Гайка М16-6Н.6.019 ГОСТ5915 | |
| 22 | [Шайба М16.65Г.019 ГОСТ6402] | Шайба М16.65Г.019 ГОСТ6402 | |
| 23 | [Шайба С16х2.01.10.019 ГОСТ11371] | Шайба С16х2.01.10.019 ГОСТ11371 | |
| 24 | СОУ00.539 | Кронштейн | |
| 25 | СГЖ433 | Шайба | |
| 26 | С20.10-14 | Цепь (t=31,75, 56 зв., L=1778мм) | |
| 27 | СОУ00.101 | Звездочка (z=8, t=1,75) | |
| 28 | ССГ00.627-01 | Ось | |
| 29 | [3М12х94х110/30-56.Ц9.хр ОСТ23.2.10] | Скоба 3М12х94х110/30-56.Ц9.хр ОСТ23.2.10 | |
| 30 | СОУ00.538 | Плашка | |
| 31 | Н.126.14.001-01 | Звездочка (z=9, t=31,75) | |
| 32 | СОУ00.615 | Ось | |
| 33 | [Масленка 1.2.Ц6хр] | Масленка 1.2.Ц6хр | |
| 34 | СОУ00.420 | Подшипник | |
| 35 | СЛЩ00.001 | Втулка | |
| 36 | СОУ00.112 | Корпус | |
| 37 | [Гайка М10-6Н.6.019 ГОСТ5915] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 38 | [Шайба 10.65Г.019 ГОСТ6402] | Шайба 10.65Г.019 ГОСТ6402 | |
| 39 | СОУ00.632 | Шплинт пружинный | |
| 40 | СОУ00.526 | Планка | |
| 41 | [Болт М10-6gх30.58.019 ГОСТ7796] | Болт М10-6gх30.58.019 ГОСТ7796 | |
| 42 | [Болт М12-6gх40.58.019 ГОСТ7796] | Болт М12-6gх40.58.019 ГОСТ7796 | |
| 43 | [Гайка М8-6Н.6.019 ГОСТ5915] | Гайка М8-6Н.6.019 ГОСТ5915 | |
| 44 | СОУ00.530 | Щиток | |
| 45 | С17.601 | Винт | |
| 46 | [Шпонка 6х6х40 ГОСТ23360] | Шпонка 6х6х40 ГОСТ23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
