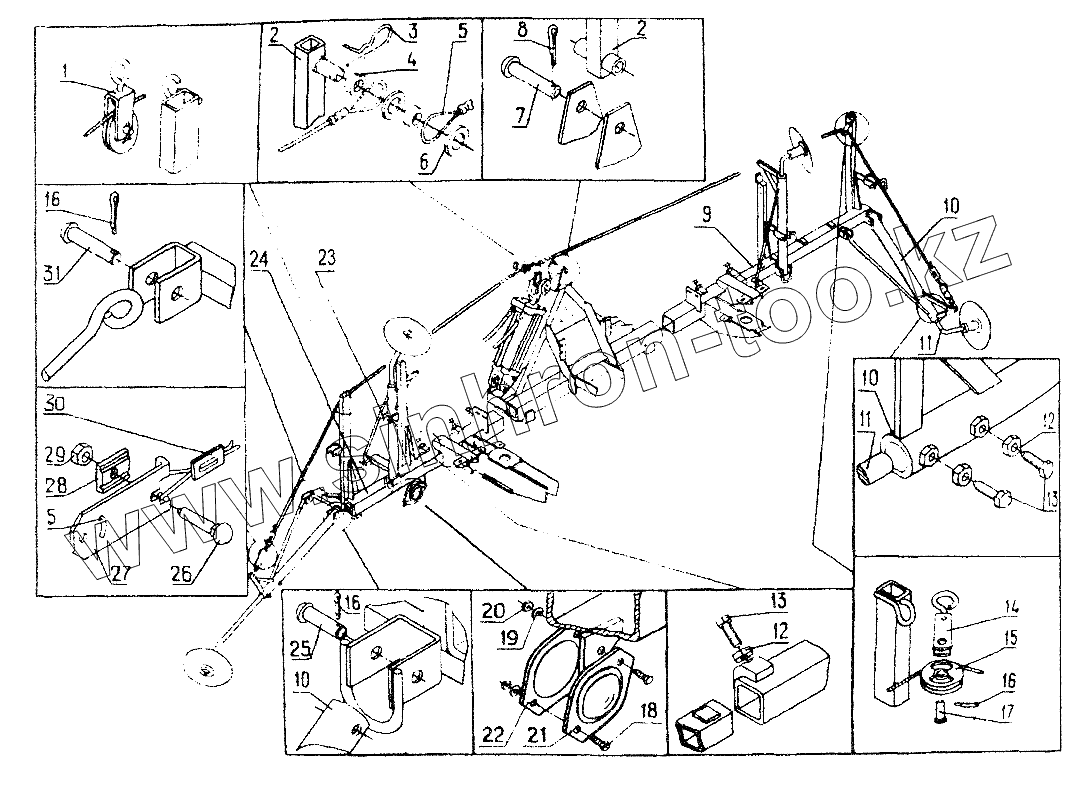

Каталог запасных частей к технике: Красная Звезда СОН-4,2. Маркер СОУ03.000
1
2
2
3
4
5
5
6
7
8
9
10
10
10
11
11
12
12
13
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СОУ03.020 | СОУ03.020 | Кронштейн | |
| 1 | СКВ00-1 | Блочок | |
| 2 | ССГ00.670 | Рычаг | |
| 3 | С54.602 | Шплинт пружинный | |
| 4 | ССГ00.802 | Втулка | |
| 5 | С70.10-04 | Канат | |
| 6 | [Шайба С16.01.10.019 ГОСТ11371] | Шайба С16.01.10.019 ГОСТ11371 | |
| 7 | С4.605-03 | Штырь | |
| 8 | [Шплинт 5х28.019 ГОСТ397] | Шплинт 5х28.019 ГОСТ397 | |
| 9 | СОУ00.020 | Рама | |
| 10 | СОН00-19 | Кронштейн | |
| 11 | ЗНС220.010-04 | Ось | |
| 12 | [Гайка М10-6Н.6.019 ГОСТ5915] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 13 | С17.601-09 | ВИНТ | |
| 14 | СОУ00.880 | Скоба | |
| 15 | СКВ102В | Ролик | |
| 16 | [Шплинт 3,2х18.019 ГОСТ397] | Шплинт 3,2х18.019 ГОСТ397 | |
| 17 | С4.602 | Штырь | |
| 18 | [Болт М6-6gх14.58.019 ГОСТ7796] | Болт М6-6gх14.58.019 ГОСТ7796 | |
| 19 | [Шайба 6.65Г.019 ГОСТ6402] | Шайба 6.65Г.019 ГОСТ6402 | |
| 20 | [Гайка М6-6Н.6.019 ГОСТ5915] | Гайка М6-6Н.6.019 ГОСТ5915 | |
| 21 | [ФП310Е ТУ37.003.552] | Световозвращатель ФП310Е ТУ37.003.552 | |
| 22 | [ФП315 ТУ37.003.552] | Световозвращатель ФП315 ТУ37.003.552 | |
| 23 | СШ6044А | Замок | |
| 24 | СОУ03.010 | Кронштейн | |
| 25 | С4.603-02 | Штырь | |
| 26 | [Болт М10-6gх25 58.019 ГОСТ7802] | Болт М10-6gх25 58.019 ГОСТ7802 | |
| 27 | ССГ00.533 | Планка | |
| 28 | ТРБ519 | Прижим | |
| 29 | [Гайка М10-6Н.6.019 ГОСТ5915] | Гайка М10-6Н.6.019 ГОСТ5915 | |
| 30 | СУПА00.4049 | Планка | |
| 31 | С4.603-05 | Штырь |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
