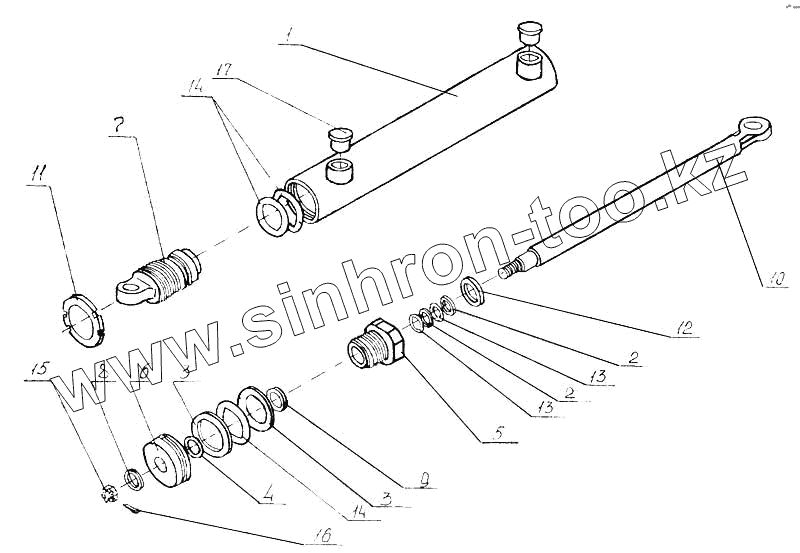

Каталог запасных частей к технике: Красная Звезда ПС-0,5. Гидроцилиндр ПС 02.130
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПС 02.130 | Гидроцилиндр | |
| 2 | ПС 02.005 | Шайба защитная | |
| 3 | ПС 02.005-01 | Шайба защитная | |
| 4 | ПС 02.006 | Кольцо уплотнительное | |
| 5 | ПС 02.101 | Головка гидроцилиндра | |
| 6 | ПС 02.102 | Поршень | |
| 7 | ПС 02.201 | Пятка | |
| 8 | ПС 02.432 | Шайба специальная | |
| 9 | ПС 02.604 | Шайба специальная | |
| 10 | ПС 02.605 | Шток | |
| 11 | ПС 02.803 | Контргайка | |
| 12 | Манжета 11-25х40-3 {ГОСТ 8752-79} | Манжета 11-25х40-3 {ГОСТ 8752-79} | |
| 13 | Кольцо 025-031-36 {ГОСТ 9833-73} | Кольцо 025-031-36 {ГОСТ 9833-73} | |
| 14 | Кольцо 042-050-46 {ГОСТ 9833-73} | Кольцо 042-050-46 {ГОСТ 9833-73} | |
| 15 | Гайка М18-6Н.5.019 {ГОСТ 2528-73} | Гайка М18-6Н.5.019 {ГОСТ 2528-73} | |
| 16 | Шплинт 4х20.099 {ГОСТ 397-79} | Шплинт 4х20.099 {ГОСТ 397-79} | |
| 17 | Н 036.125.001-03 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
