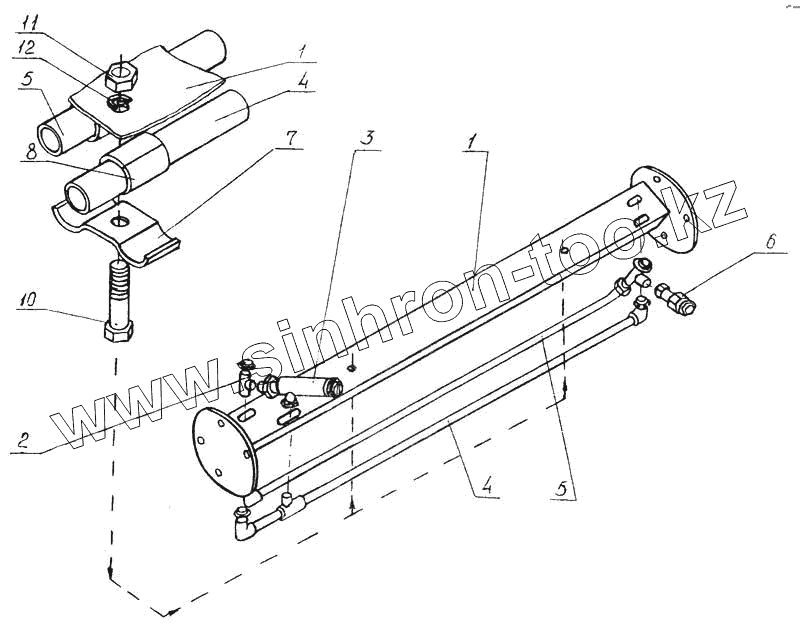

Каталог запасных частей к технике: Красная Звезда ПС-0,5. Балка ПКУ-0,8.01.250

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
6
7
8
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 ПКУ-0,8.01.530 Балка
2 ПКУ-0,8.02.060 Тройник в сборе
3 ПКУ-0,8.02.110 Клапан предохранительный
4 ПКУ-0,8.02.090 Трубопровод
5 КУН 01.680 Трубопровод
6 КУН 01.710 Клапан замедлительный
7 КУН 01.425 Прижим
8 КУН 01.003 Прокладка
10 Болт М8-8gх35.58.019 {ГОСТ 7796-70} Болт М8-8gх35.58.019 {ГОСТ 7796-70}
11 Гайка М8-7Н.5.019 {ГОСТ 5915-70} Гайка М8-7Н.5.019 {ГОСТ 5915-70}
12 Шайба 8.65Г.019 {ГОСТ 6402-70} Шайба 8.65Г.019 {ГОСТ 6402-70}
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
