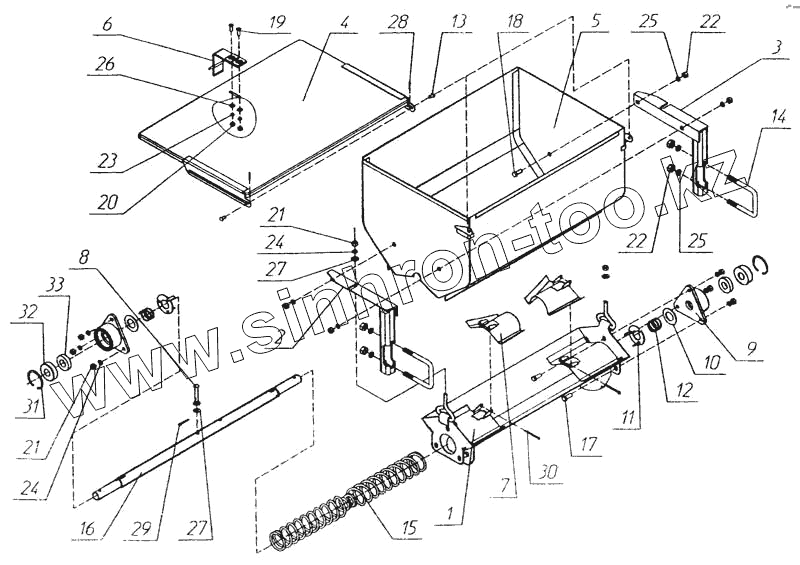

Каталог запасных частей к технике: Красная Звезда КРНВ-5.6-02. Аппарат туковысевающий 509.046.2240
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
24
25
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 509.046.2120 | Дно | |
| 2 | 509.046.2150 | Кронштейн | |
| 3 | 509.046.2150-01 | Кронштейн | |
| 4 | 509.046.2220 | Крышка | |
| 5 | 509.046.2230 | Бункер | |
| 6 | 509.046.2280 | Замок | |
| 7 | 509.046.2730 | Клапан | |
| 8 | С 4.601-01 | Штырь | |
| 9 | 509.046.108 | Корпус | |
| 10 | 509.046.4119 | Шайба | |
| 11 | 509.046.4186 | Шайба | |
| 12 | 509.046.6038 | Пружина | |
| 13 | 509.046.6046 | Штырь | |
| 14 | 509.046.6073 | Скоба | |
| 15 | 509.046.6084 | Шнек | |
| 16 | 509.046.6136 | Вал | |
| 17 | М8-6gх20.58.019 ГОСТ 7796-70 | Болт | |
| 18 | М10-6gх20.58.019 ГОСТ 7796-70 | Болт | |
| 19 | М6-6gх16.58.019 ГОСТ 1747-80 | Винт | |
| 20 | М6-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 21 | М8-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 22 | М10-6Н.6.019 ГОСТ 5915-70 | Гайка | |
| 23 | 6 65Г 019 ГОСТ 6402-70 | Шайба | |
| 24 | 8 65Г 019 ГОСТ 6402-70 | Шайба | |
| 25 | М10-6Н.6.019 ГОСТ 6402 | Шайба | |
| 26 | С6.01.10.019 ГОСТ 1137-78 | Шайба | |
| 27 | С8.01.10.019 ГОСТ 1137-78 | Шайба | |
| 28 | 2х16.019 ГОСТ 397-70 | Шплинт | |
| 29 | 4х22.019 ГОСТ 397-70 | Шплинт | |
| 30 | 4х40.019 ГОСТ 397-70 | Шплинт | |
| 31 | В47 ГОСТ 13943-86 | Кольцо | |
| 32 | 180204 ГОСТ 8882-75 | Подшипник | |
| 33 | 1,1-20х40-3 ГОСТ 8752-79 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
