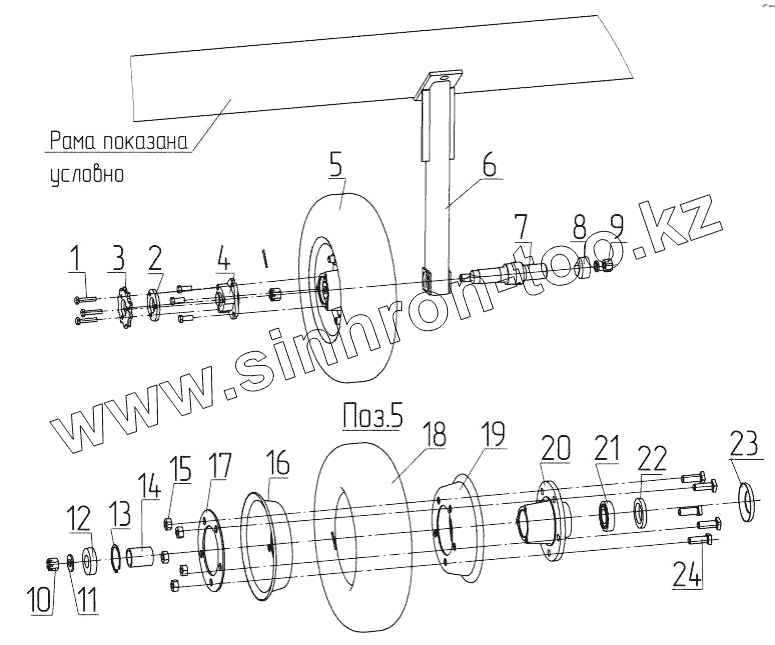

Каталог запасных частей к технике: Красная Звезда КРНВ-4.2-02 (04). Колесо КРНВ 46.070
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ10-6gх55.88.019 | Болт М10-6gх55.88.019 | |
| 2 | КРН46.404 | Шайба | |
| 3 | КРН46.202 | Звездочка | |
| 4 | ССГ00.122 | Фланец | |
| 5 | Н130.02.000 | Колесо с шиной | |
| 6 | КРН46.030 | Кронштейн | |
| 7 | СМЕ05.110 | Ось | |
| 8 | КЛТ00.201 | Шайба | |
| 9 | ГайкаМ20-6Н.6.019 | Гайка М20-6Н.6.019 | |
| 10 | ГайкаМ20-6Н.6.019 | Гайка М20-6Н.6.019 | |
| 11 | Н130.02.406 | Шайба | |
| 12 | Подшипник207 | Подшипник 207 | |
| 13 | Кольцо1Б72 | Кольцо 1Б72 | |
| 14 | Н130.02.802 | Втулка | |
| 15 | ГайкаМ18х1,5-6Н.8.019 | Гайка М18х1,5-6Н.8.019 | |
| 16 | Н130.02.401 | Диск | |
| 17 | Н130.02.405 | Фланец | |
| 18 | Шина5,00-10 | Шина 5,00-10 | |
| 19 | Н130.02.402 | Обод | |
| 20 | Н130.02.201 | Ступица | |
| 21 | 208 | Подшипник 208 | |
| 22 | Манжета1.1-55x80-1 | Манжета 1.1-55x80-1 | |
| 23 | Н130.02.408 | Колпачок | |
| 24 | Н130.02.603 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
