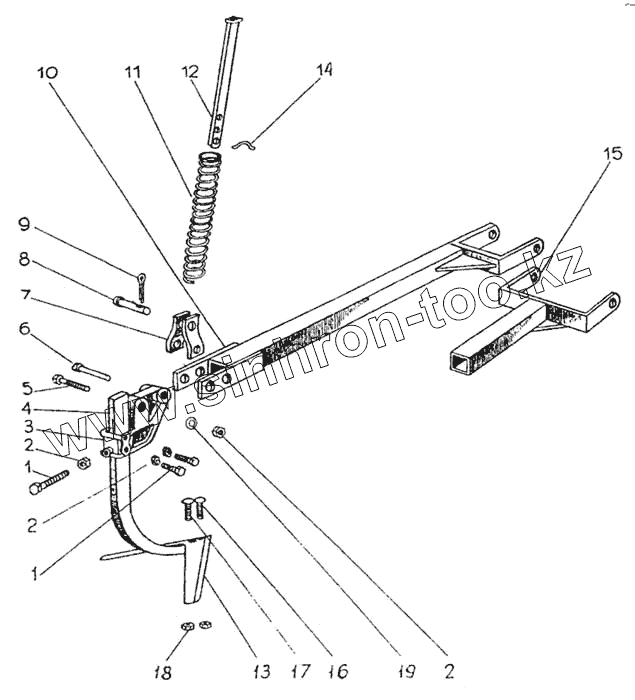

Каталог запасных частей к технике: Красная Звезда КПСН-4, КПСП-4. Грядили рабочих органов
1
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | С17.601-07 | Винт | |
| 2 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 3 | КПС 00.160/КПЦ 00.20 | Держатель | |
| 4 | Стойка 11.2 ГОСТ 591-70 | Стойка 11.2 ГОСТ 591-70 | |
| 5 | Болт М16-6gх90.66.019 ГОСТ 7796-70 | Болт М16-6gх90.66.019 ГОСТ 7796-70 | |
| 6 | С4.605-02 | Штырь | |
| 7 | КПС 00.512 | Планка | |
| 8 | КПС 00.603 | Штырь | |
| 9 | Шплинт 5х22 ГОСТ 397-79 | Шплинт 5х22 ГОСТ 397-79 | |
| 10 | КПС 00.110 | Грядиль | |
| 11 | КПС 00.601 | Пружина | |
| 12 | КПС 00.513 | Штанга | |
| 13 | Н 043.05.407 | Лапа С-5,22 ГОСТ 1343-82 | |
| 14 | КПС 00.602 | Завертка | |
| 15 | КПС 00.060 | Грядиль длинный | |
| 15 | КПС 00.050 | Грядиль короткий | |
| 16 | Н 043.00.601 | Болт | |
| 17 | Н 043.00.601-01 | Болт | |
| 18 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 19 | Шайба 16 65Г 019 ГОСТ 6402-70 | Шайба 16 65Г 019 ГОСТ 6402-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
