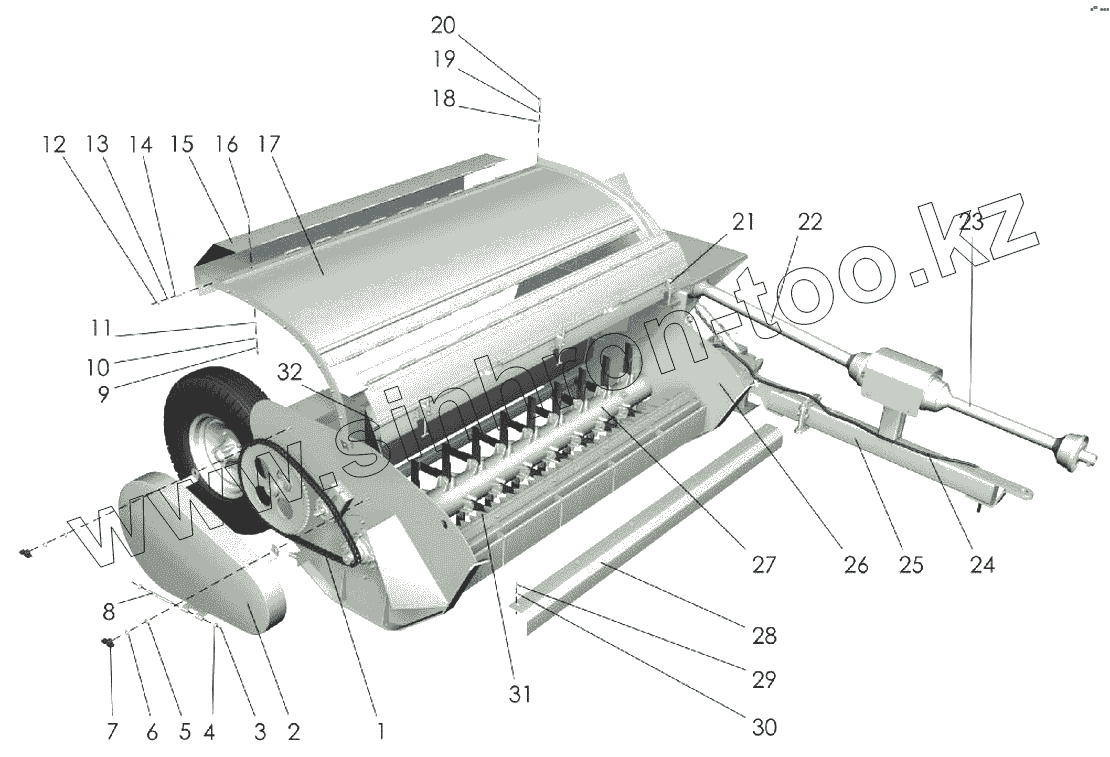

Каталог запасных частей к технике: Клевер ЗИС-2,0 "Kiwi". ЗИС-2,0 (вид справа)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | [Цепь ПР-19,05-3180 ГОСТ13568-75 97зв.] | Цепь ПР-19,05-3180 ГОСТ13568-75 97зв. | |
| 2 | КСД-00.00.020А | Кожух | |
| 3 | [Шплинт 3,2х20.019 ГОСТ397-79] | Шплинт 3,2х20.019 ГОСТ397-79 | |
| 4 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 | |
| 5 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 | |
| 6 | [Шайба 10Т.65Г.05 ГОСТ6402-70] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 7 | [Гайка М10-6Н.6 ГОСТ3032-76] | Гайка М10-6Н.6 ГОСТ3032-76 | |
| 8 | КСД-00.00.618Б | Ось | |
| 9 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 10 | [Шайба 10Т.65Г.05 ГОСТ6402-70] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 11 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 | |
| 12 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 | |
| 13 | [Шайба М8-6Н.6 ГОСТ3032-76] | Шайба М8-6Н.6 ГОСТ3032-76 | |
| 14 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 15 | КСД-10.00.050А | Кожух шнека | |
| 16 | [Болт М10х20.46.019 ГОСТ7802-81] | Болт М10х20.46.019 ГОСТ7802-81 | |
| 17 | КСД-09.00.000Б | Кожух ротора | |
| 18 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 | |
| 19 | [Шайба 10Т.65Г.05 ГОСТ6402-70] | Шайба 10Т.65Г.05 ГОСТ6402-70 | |
| 20 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 | |
| 21 | КСД-01.01.060А | Замок эксцентриковый | |
| 22 | В06.071.AF.074.143 | Карданный вал с предохранительной муфтой | |
| 23 | В06.066.АА.018.074 | Карданный вал с обгонной муфтой | |
| 24 | 8.03(М20х1,5)03(М16х1,5) 21/84 | Рукав высокого давления ТУ4791-001-24263187-02 (L=3000мм) | |
| 25 | КСД-08.01.000В | Брус сницы | |
| 26 | КСД-01.00.000 | Рама в сборе | |
| 27 | ЗИС-02.000 | Ротор | |
| 28 | КСД-00.00.402А | Щиток передний | |
| 29 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 | |
| 30 | [Шайба 8.01.019 ГОСТ11371-78] | Шайба 8.01.019 ГОСТ11371-78 | |
| 31 | ЗИС-01.010А | Балка с противорезами | |
| 32 | КСД-04.01.000А | Шнек |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
