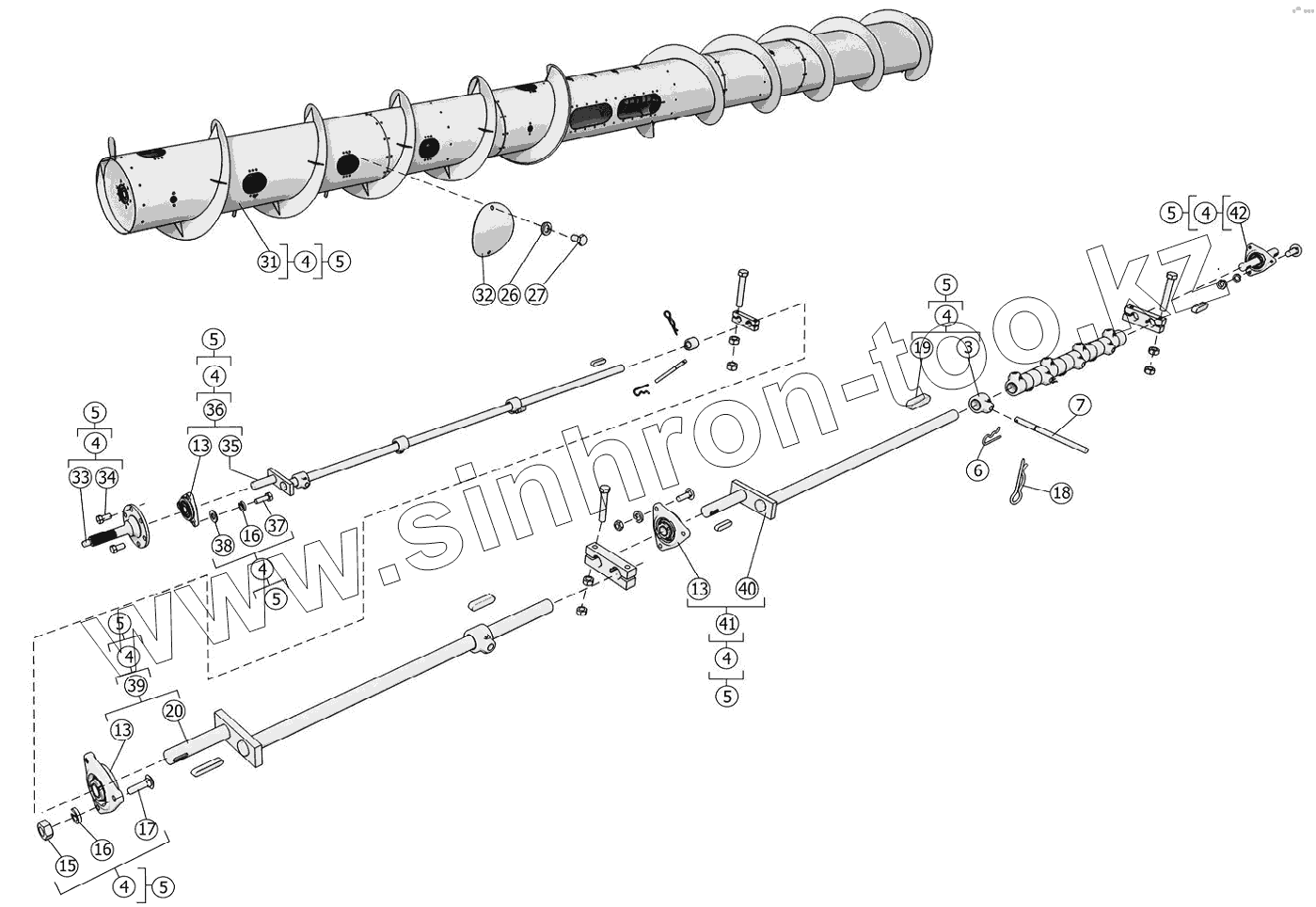

Каталог запасных частей к технике: Клевер ЖСУ-700 "Soyka 700". Шнек ЖСУ-701.01.21.000
3
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
6
7
13
13
13
15
16
16
17
18
19
20
26
27
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | БолтМ12-6gx70.88.019 | Болт М12-6gx70.88.019 | |
| 2 | 081.27.21.501 | Полоса | |
| 3 | 142.03.07.190 | Втулка ползуна | |
| 4 | ЖСУ-701.01.21.040 | Труба шнека | |
| 5 | ЖСУ-701.01.21.020 | Шнек | |
| 6 | Шплинт2.2x28.019 | Шплинт2.2x28.019 | |
| 7 | ЖСУ-701.01.01.607 | Палец | |
| 8 | ГайкаМ6 | Гайка самоконтрящаяся М6 | |
| 9 | 603754.2 | Глазок | |
| 10 | ШайбаC.6.01.019 | Шайба C.6.01.019 | |
| 11 | БолтМ6-6gx20.88.019 | Болт М6-6gx20.88.019 | |
| 12 | ЖСУ-701.01.01.270А | Кривошип | |
| 13 | Н.027.01.040 | Опора | |
| 14 | ЖСУ-701.01.01.240А | Кривошип | |
| 15 | ГайкаМ10-6H.6.019 | Гайка М10-6H.6.019 | |
| 16 | Шайба10Т.65Г.019 | Шайба 10Т.65Г.019 | |
| 17 | БолтM10x35.46.019 | Болт M10x35.46.019 | |
| 18 | 3518050-16476 | Фиксатор | |
| 19 | Шпонка8x7x32 | Шпонка 8x7x32 | |
| 20 | 081.27.21.280 | Кривошип | |
| 21 | 081.27.21.200 | Кривошип | |
| 22 | ГайкаМ12-6H.6.019 | Гайка М12-6H.6.019 | |
| 23 | ЖСУ-701.01.21.413 | Крышка | |
| 24 | ГайкаМ6 | Гайка самоконтрящаяся М6 | |
| 25 | ЖСУ-701.01.21.090 | Крышка | |
| 26 | БолтМ8-6gx16.88.019 | Болт М8-6gx16.88.019 | |
| 27 | Шайба8Т.65Г.019 | Шайба 8Т.65Г.019 | |
| 28 | БолтМ6-6gx20.88.019 | Болт М6-6gx20.88.019 | |
| 29 | ШайбаС.6.01.019 | Шайба С.6.01.019 | |
| 30 | 603754.2 | Глазок | |
| 31 | ЖСУ-701.01.21.070 | Труба шнека | |
| 32 | 081.27.21.414 | Крышка | |
| 33 | ЖСУ-701.01.01.604 | Вал шнека | |
| 34 | 3518050-16594А | Болт | |
| 35 | ЖСУ-701.01.01.250 | Кривошип | |
| 36 | ЖСУ-701.01.01.220 | Кривошип | |
| 37 | БолтМ10-6gx30.88.019 | Болт М10-6gx30.88.019 | |
| 38 | ШайбаC.10.01.019 | Шайба C.10.01.019 | |
| 39 | 081.27.21.200-01 | Кривошип | |
| 40 | 081.27.21.230-01 | Кривошип | |
| 41 | 081.27.21.210 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
