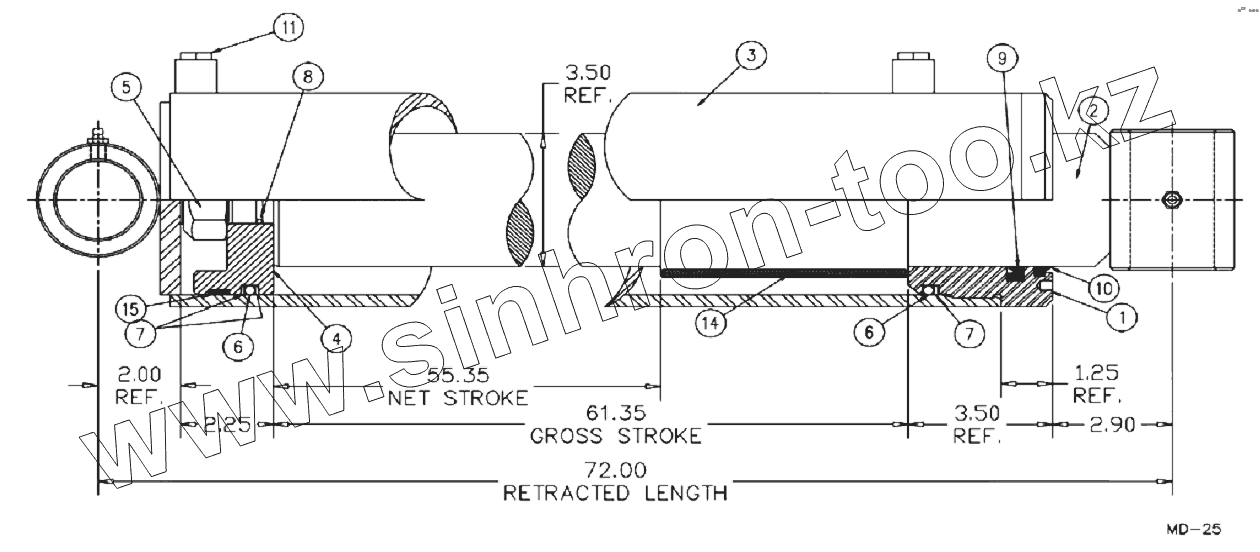

Каталог запасных частей к технике: Клевер ТШВ-400-23. Цилиндр 5.00 x 55.35

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

7

8

9

10

11

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	25123		5.0 Диаметр. Торцевая крышка
2	116817		Сварная конструкция вала 3.5 OD x 70.00 Lg
3	25329		5.0 диаметр. Сварная конструкция трубы
4	116818		5.0 Диаметр. Поршень
5	37557		Контргайка 1.25 UNF
6	32425		Уплотнительное кольцо 4.50 ID x 5.00 OD x
7	33425		Предохранитель 4.50 ID x 5.00 OD x 0.085
8	32214		Уплотнительное кольцо 1.00 ID x 1.25 OD Buna
9	115130		Кольцевое уплотнение с U-образным сечением 4.25 OD x 3.50 ID x 0.375
10	115129		Грязесъемная манжета 3.50 ID x 4.00 OD x 0.25
11	312081		Заглушка 3/4 MORB Стальная
12	22370		Клеймо гидроцилиндра
13	105420		Контрольная пластина JBI/FK Серийный №
14	116129		Стопорная трубка 6.00 Lg
15	314406		Кольцо износа 5.00 OD x 4.75 ID x 0.500 W
