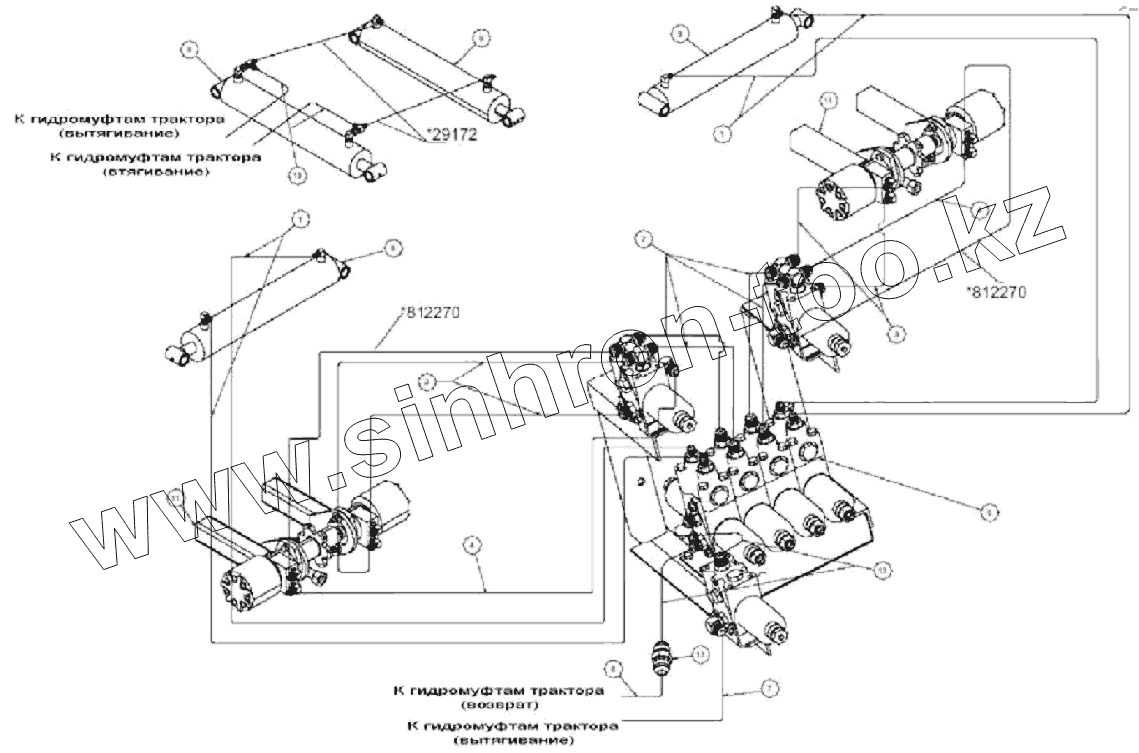

Каталог запасных частей к технике: Клевер ТПР-11. Гидравлика в сборе (cтандартная конфигурация)
1
1
2
3
3
4
4
5
6
7
8
8
9
9
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 115169 | ГИБКИЙ МЕТ. ШЛАНГ 3/8 X 132 9/16 SWFJIC X SWFJIC | |
| 2 | 29108 | ГИБКИЙ МЕТ. ШЛАНГ 1/2 X 16 3/4 SWFJIC X SWFJIC | |
| 3 | 29110 | ГИБКИЙ МЕТ. ШЛАНГ 1/2 X 32 3/4 SWFJIC X SWFJIC | |
| 4 | 29176 | ГИБКИЙ МЕТ. ШЛАНГ 1/2 X 54 3/4 SWFJIC X SWFJIC | |
| 5 | А7005-00 | ГРУППА КЛАПАНОВ В СБ. | |
| 6 | А7010-00 | ГИДРАВЛИКА В СБ. 1/2 X 130 ВОЗВР. ЛИНИЯ | |
| 7 | А7011-00 | ГИДРАВЛИКА В СБ. 1/2 X 130 ЛИНИЯ ДАВЛЕНИЯ | |
| 8 | А7012-00 | НАКЛ. УСТР-ВО В СБ. З.0 X 16.0 ЦИЛИНДР | |
| 9 | А7013-00 | ЦИЛИНДР НАКЛ. УСТР-ВА ПОДН. РЫЧАГА | |
| 10 | А7014-00 | ГИДР. ЛИНИЯ 3/3 ЦИЛИНДРА НАКЛ. УСТР-ВА | |
| 11 | А7007-00 | ПОДВЕСКА ДВИГАТЕЛЯ В СБОРЕ | |
| 12 | 29105 | ГИБКИЙ МЕТ. ШЛАНГ 1/2 X 28 3/4 SWFJIC | |
| 13 | 886704 | ПЕРЕХОДНИК STR 3/4 MJIC |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
