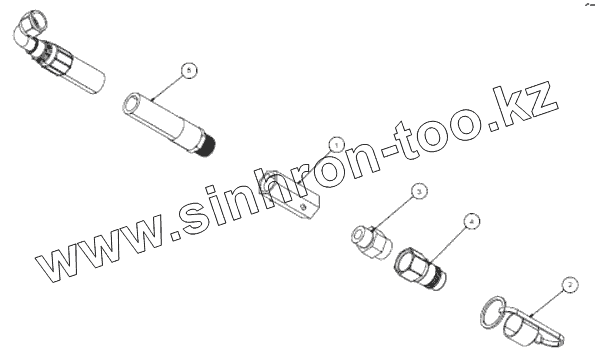

5. Чертеж сборки гидравлической возвратной линии– 815823

Каталог запасных частей к технике: Клевер ТПР-10. Чертеж сборки гидравлической возвратной линии– 815823

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано AGCO Amity CASE IH DongFeng Fortschritt Foton Franz Kleine Gaspardo Great Plains KRONE KUHN Lemken Lovol MacDon Massey Ferguson New Holland TIGARBO Vaderstad Versatile Wirax Агро Агротехмаш Бобруйскагромаш (ОАО «УКХ «Бобруйскагромаш») БЭМЗ ВгТЗ Воронежсельмаш ВТЗ Гомсельмаш ДКЗ ЗАО "Техника-сервис" ЗиД КЗК Кировец-Ландтехник Клевер Красная Звезда Лидагропроммаш Лидсельмаш ЛТЗ Машстройхолдинг Минитракторы Мордовагромаш МТЗ Навигатор-Новое машиностроение Нефтекамский автозавод ПТЗ Ремком РСМ Сибсельмаш ТеКЗ ТКЗ ХЗТСШ ХТЗ ЮМЗ

Модель Не выбрано DV-1000/600 (2010) ГКП-600 (Kolibri V) (2010) ГРН-350 "Kolibri" (2011) ГРН-471 "Kolibri" (2007) ГРП-810 "Kolibri Duo" (2011) ГРП-815 (2013) ЖСУ-700 "Soyka 700" (2010) ЖТТ-2,8 (2011) ЗИС-2,0 "Kiwi" (2007) КДК-184 (2011) КДК-184 "Cheege" (2007) КИН-2,7А (2010) Косилка ЖТТ-2,1 (2,4) (2007) КПП-3,1 (2011) КРК-2 "SapSun" (2007) КРК-2.4 "SapSun" (2011) КРП-302 "Беркут" (2007) КСД-2,0 "Sterh" (2007) МЗС-90-20 (2011) МК-11В (2011) МК-15Г (2011) ОЗМ-20 (2011) ПЗВ-70 (2013) ППК-121 (2011) ППК-61 (-81) "Argus" (2011) ППК-81 "Argus" (2007) ППК-82 "Argus" (2011) ППР-120 "Pelikan" (2007) ППР-150 "Pelikan Max" (2010) ППТ-041 "Tukan" (2007) ППТ-1270 "Tukan Max" (2010) ПСМ-25М-01 (2013) ПСП-10МГ "Falcon" (2007) ПСП-10МУ "Falcon" (2010) ПСП-1210 "Falcon" (2011) ПСП-1210 "Falcon" (2011) ПСП-810 (2011) ПФУ-081 (Fenix 800) (2013) ТПР-10 (2010) ТПР-11 (2010) ТПР-8 (2010) ТШ-70-8Э (2010) ТШВ-140-17 (2010) ТШВ-400-23 (2013)

Схема > Не выбрано Чертеж сборки гидравлики тележки – 815602 Чертеж узла – группа клапанов – 815846 Чертеж частей для сервисного обслуживания трубопровода - A7010-00 Чертеж магистрали – 83000055 Чертеж сборки гидравлической линии – 815822 Чертеж сборки гидравлической возвратной линии– 815823 Чертеж сборки шланга гидравлического цилиндра опрокидывания кузова - втягивание – 815612 Чертеж сборки шланга гидравлического цилиндра опрокидывания кузова - растягивание – 815614 Чертеж цилиндра подъемной руки – 815803 Чертеж гидравлического цилиндра механизма опрокидывания тележки – 815839 Чертеж сборки двигателя толкателя – 815679 Чертеж установки крепежей на гидравлику тележки Схема электрооборудования – 815603 Чертеж электрических линий Чертеж сборки пульта управления - 120024 Чертеж сборки тележки – 815604 Чертеж сборки рамы тележки – 815621 Чертеж сборки шины - B2700-03 Чертеж сборки оси тандема – 815686 Чертеж сборки ступицы - C2339-00 Чертеж сборки толкателя – 815770 Чертеж сборки направляющего валика/цепи - A7008-00 Подбирающая рука с дефлектором – 815709 Чертеж сборки сцепного устройства – 815699

1

2

3

4

5

Позиция на иллюстрации	Заводской номер детали		Название детали
1	813666		ОБРАТНЫЙ КЛАПАН 3/4 ORB LI NE
2	813305		КОЛПАЧОК 0.5 ЧЕРНЫЙ
3	813088		Переходник 7/8 Morb x 3/4 Morb
4	815177		Вставной узел 0.5 корпус 7/8 Orb
5	815834		Шланг 1/2 x 142 3/4 Morb x 3/4 Swfjic90

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
