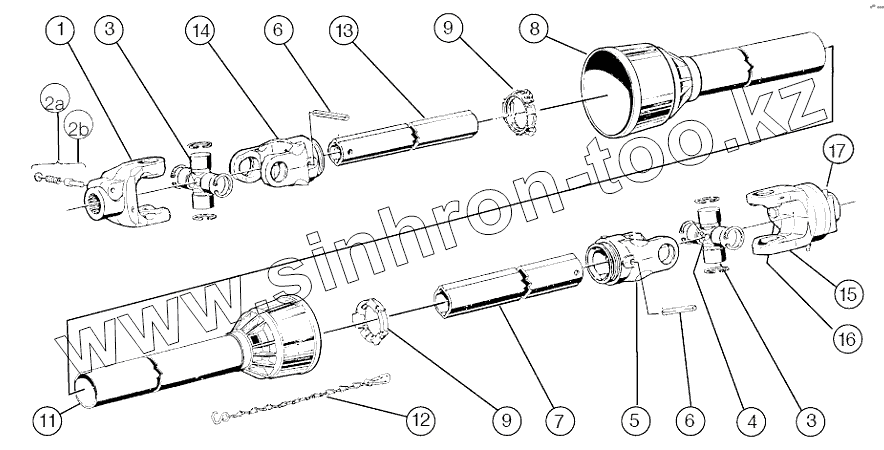

Каталог запасных частей к технике: Клевер ПЗВ-70. Карданный вал (1000 об/мин)
1
2a
2b
3
3
4
5
6
6
7
8
9
9
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| GV16102 | GV16102 | Карданный вал для 5dm и 6dm агрегатов | |
| 1 | GV16201 | Торцевая вилка, 1 3/8dm - 21 шпонка | |
| 2a | GV16202 | Штифт | |
| 2b | GV16217 | Штифт модель 2008 и позднее | |
| 3 | GV16203 | Крестовина и подшипник | |
| 4 | GV16110 | Патрубок | |
| 5 | GV16204 | Вилка | |
| 6 | GV16112 | Пружинный штифт | |
| 7 | GV16205 | Внутренний профиль | |
| 8 | GV16208 | Наружная защитная труба | |
| 9 | GV16209 | Защитный кожух подшипника | |
| 10 | GV16207 | «Защита» - внутренняя и наружная | |
| 11 | GV16210 | Внутренняя «защита» трубы | |
| 12 | GV16211 | Предохранительная цепь | |
| 13 | GV16212 | Наружный профиль | |
| 14 | GV16213 | Вилка | |
| 15 | GV16214 | Срезной болт, соединенный с вилкой | |
| 16 | GV16206 | Срезной болт, 10 мм x 65 мм, 8.8 DIN |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
