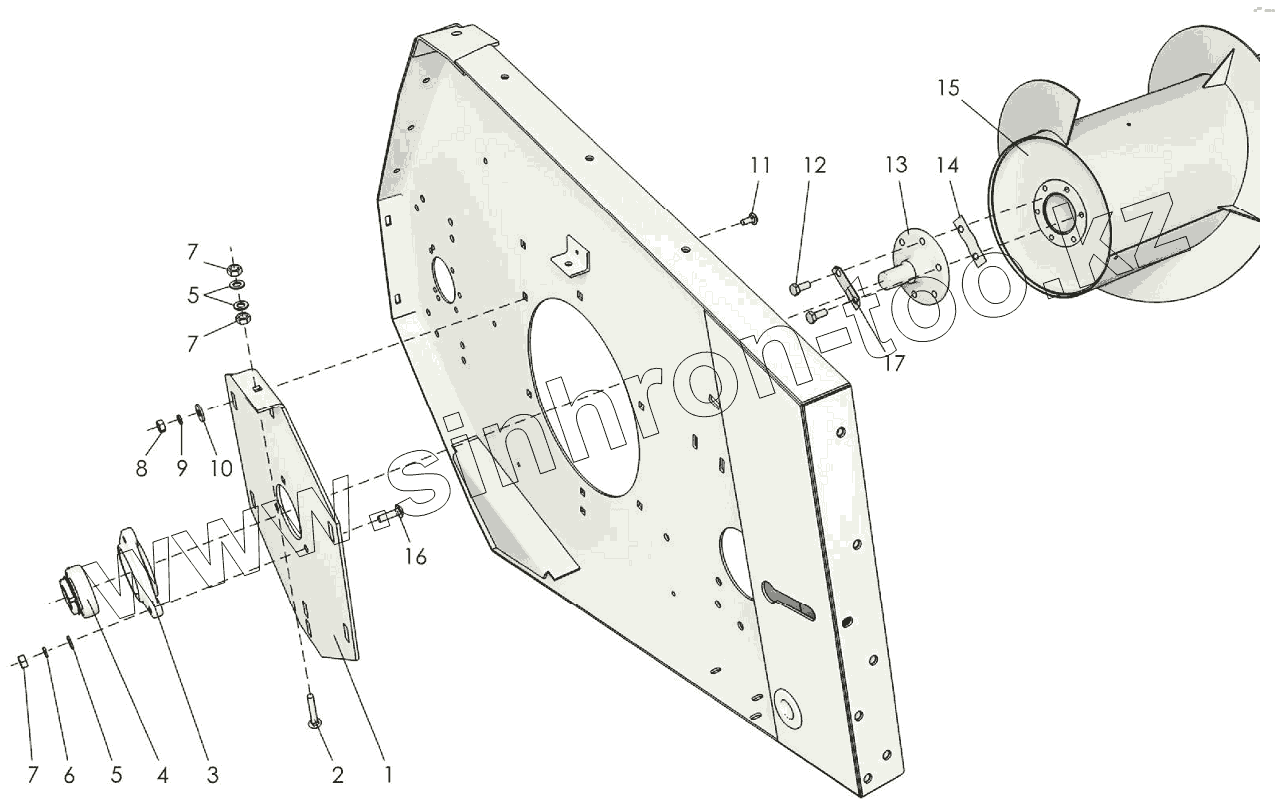

Каталог запасных частей к технике: Клевер ПСП-810. Шнек (вид справа)
1
2
3
4
5
5
6
7
7
7
8
9
10
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПСП-810.01.01.401А | Фланец | |
| 2 | М10-6gх7070.88.019 | Болт | |
| 3 | Н.027.105 | Корпус подшипника | |
| 4 | 1680207ЕК10Т2С17 | Подшипник | |
| 5 | С10.01.019 | Шайба | |
| 6 | 10Т.65Г.019 | Шайба | |
| 7 | М10-6Н.6.019 | Гайка | |
| 8 | М12-6Н.6.019 | Гайка | |
| 9 | 12Т.65Г.019 | Шайба | |
| 10 | С12.01.019 | Шайба | |
| 11 | М12х30.46.019 | Болт | |
| 12 | М12-6gx30.58.019 | Болт | |
| 13 | ПСП-810.01.01.602 | Цапфа | |
| 14 | РСМ-10.08.01.498 | Прокладка регулировочная | |
| 14 | РСМ-10.08.01.498-01 | Прокладка регулировочная | |
| 15 | ПСП-810.01.01.030 | Шнек | |
| 16 | М10x35.46.019 | Болт | |
| 17 | РСМ-10.08.01.494А | Пластина стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
