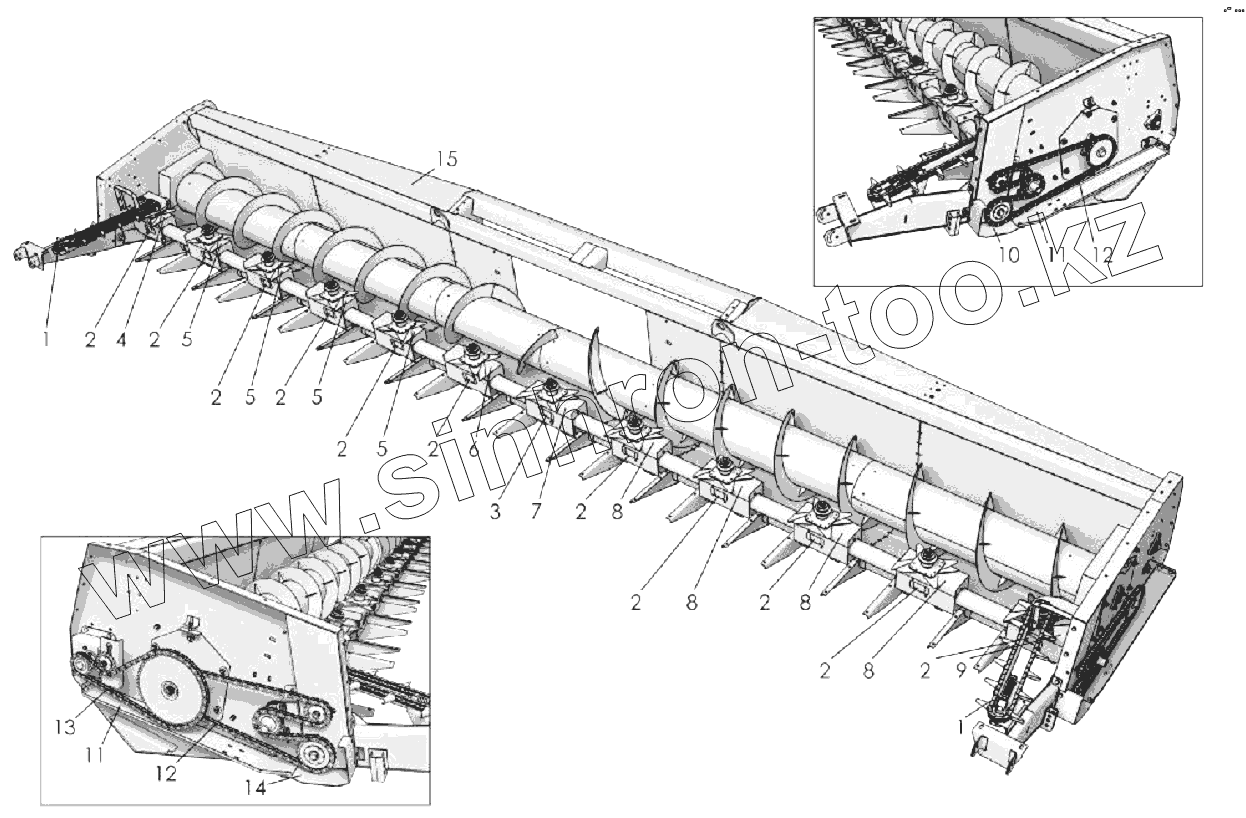

Каталог запасных частей к технике: Клевер ПСП-1210 "Falcon". Корпус жатки (общий вид)
1
1
2
2
2
2
2
2
2
2
2
2
2
3
4
5
5
5
5
6
7
8
8
8
8
9
10
11
11
12
12
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПСП-10.01.00.300 | Транспортер стеблей | |
| 2 | 9.259.151.10 | Редуктор | |
| 3 | 9.259.150.10 | Редуктор | |
| 4 | ПСП-810.01.01.440-04 | Щиток | |
| 5 | ПСП-810.01.01.440-02 | Щиток | |
| 6 | ПСП-810.01.01.440 | Щиток | |
| 7 | ПСП-810.01.01.440-01 | Щиток | |
| 8 | ПСП-810.01.01.440-03 | Щиток | |
| 9 | ПСП-810.01.01.440-05 | Щиток | |
| 10 | ПСП-1210.02.01.411 | Щиток | |
| 11 | ПСП-1210.02.01.412 | Щиток | |
| 12 | ПР-19,05-31,8 | Цепь | |
| 13 | ПР-25,4-60 | Цепь | |
| 14 | ПСП-1210.02.01.411-01 | Щиток | |
| 15 | ПСП-1210.01.02.000 | Каркас |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
