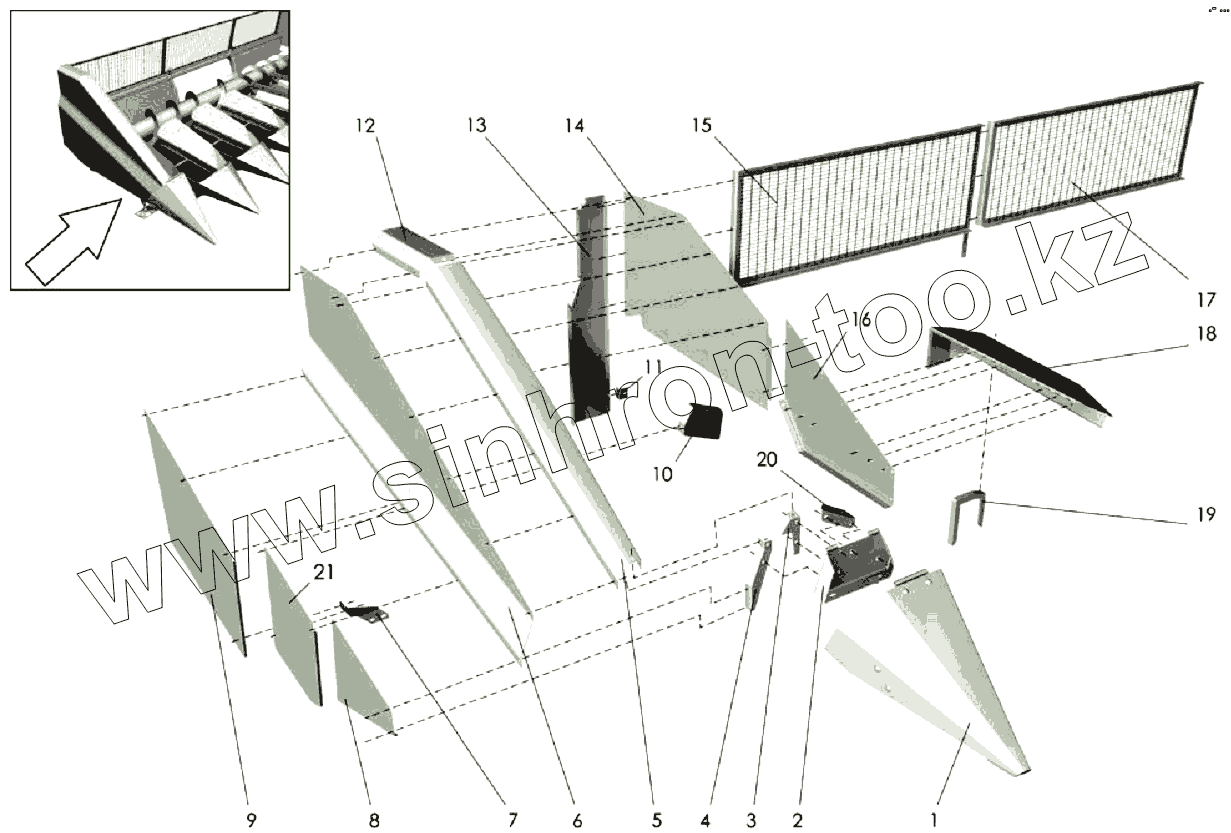

Каталог запасных частей к технике: Клевер ПСП-10МУ "Falcon". Установка щитов (правая сторона)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПСП-10МГ.01.00.030-01 | Делитель | |
| 2 | ПСП-10МГ.01.11.060-01 | Боковина | |
| 3 | ПСП-10МГ.01.11.080-01 | Кронштейн | |
| 4 | ПСП-10МГ.01.11.070-01 | Кронштейн | |
| 5 | ПСП-10МГ.01.11.040-01 | Кожух | |
| 6 | ПСП-10МГ.01.11.020-01 | Щиток | |
| 7 | ПСП-10МГ.01.11.406-01 | Кронштейн | |
| 8 | ПСП-10МУ.01.11.415-01 | Щиток | |
| 9 | ПСП-10МУ.01.11.417-01 | Щиток | |
| 10 | ПСП-10МГ.01.11.090-01 | Кронштейн | |
| 11 | ПСП-10МГ.01.11.419 | Уголок | |
| 12 | ПСП-10МГ.01.11.030-01 | Щит | |
| 13 | ПСП-10МГ.01.11.010-01 | Стенка | |
| 14 | ПСП-10МГ.01.11.413-01 | Щиток | |
| 15 | ПСП-10МГ.01.00.340 | Щит ветровой | |
| 16 | ПСП-10МГ.01.11.404-01 | Кожух | |
| 17 | ПСП-10МГ.01.00.350 | Щит ветровой | |
| 18 | ПСП-10МГ.01.00.020-01 | Скат | |
| 19 | ПСП-10МГ.01.01.430 | Кронштейн | |
| 20 | ПСП-10МГ.01.00.090-01 | Кронштейн | |
| 21 | ПСП-10МУ.01.11.040-01 | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
