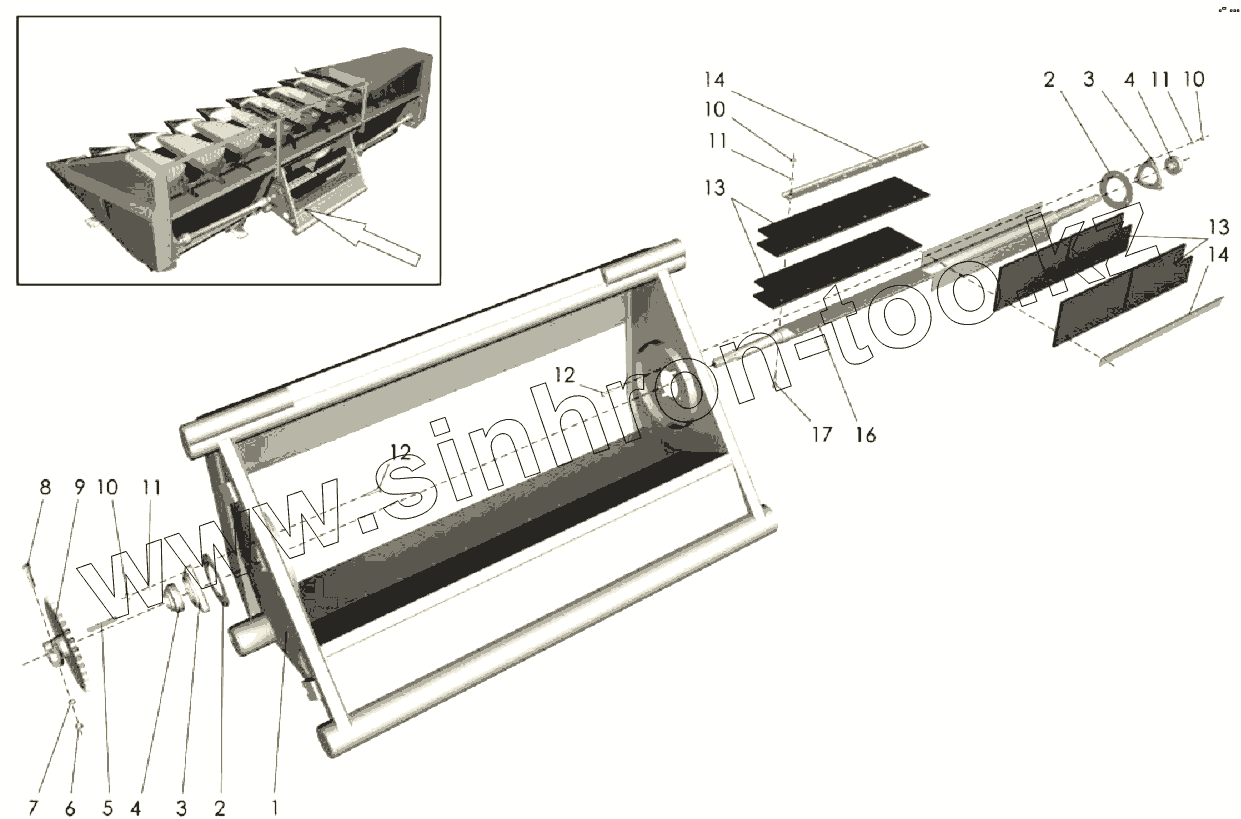

Каталог запасных частей к технике: Клевер ПСП-10МУ "Falcon". Проставка ПСП-10МГ.06.00.000-01
1
2
2
3
3
4
4
5
6
7
8
9
10
10
10
11
11
11
12
12
13
13
14
14
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПСП-10МГ.06.01.000-01 | Каркас проставки | |
| 2 | ПСП-10МГ.06.01.414 | Прокладка | |
| 3 | Н.027.01.060 | Опора | |
| 4 | 1680208Н | Подшипник | |
| 5 | 12х8х80 | Шпонка | |
| 6 | М12-6Н.6.019 | Гайка | |
| 7 | 12Т.65Г.019 | Шайба | |
| 8 | М12-6дх65.88.35.019 | Болт | |
| 9 | ПСП-10МГ.06.03.050 | Звездочка | |
| 10 | М10-6Н.6.019 | Гайка | |
| 11 | 10Т.65Г.019 | Шайба | |
| 12 | М10х40.88.35.019 | Болт | |
| 13 | ПСП-10МГ.06.03.002А | Лопасть | |
| 14 | ПСП-10МГ.06.03.404 | Накладка | |
| 16 | ПСП-10МГ.06.03.020-01 | Вал битера | |
| 17 | М10х40 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
