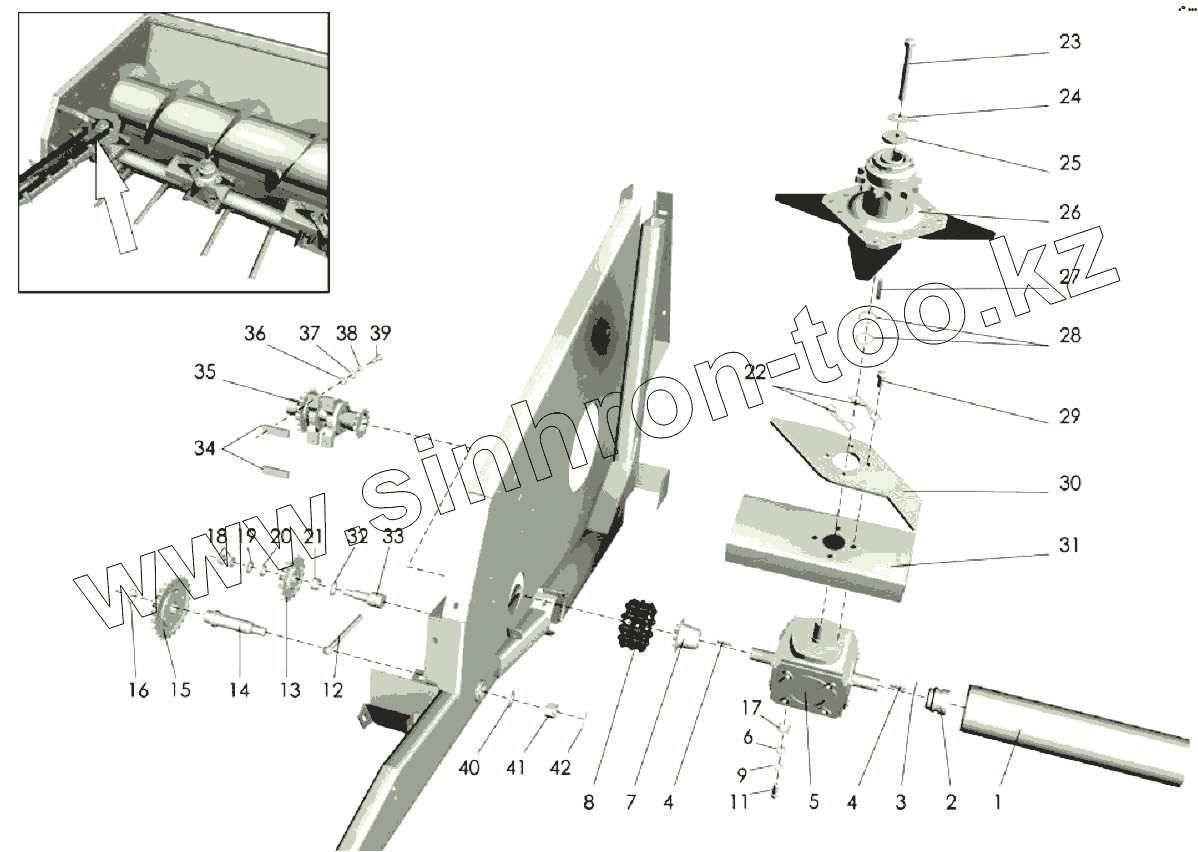

Каталог запасных частей к технике: Клевер ПСП-10МУ "Falcon". Корпус жатки (привод)
1
2
3
4
4
5
6
7
7
8
9
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПСХ-01.480 | Валик | |
| 2 | ПСХ-03.003 | Венец | |
| 3 | ПСХ-01.021 | Кольцо прижимное | |
| 4 | 8х7х35 | Шпонка | |
| 5 | ПСП-10МГ.01.01.070 | Редуктор | |
| 6 | С12.01.019 | Шайба | |
| 7 | ПСП-10М.01.01.570 | Полумуфта | |
| 7 | ПСП-10.01.01.604 | Полумуфта | |
| 8 | 2ПР-15,875-45,4 | Цепь | |
| 9 | 10Т.65Г.019 | Шайба | |
| 11 | М12-6дх25.88.019 | Болт | |
| 12 | М10-6дх150.88.019 | Болт | |
| 13 | 54-2-48-1 | Звездочка натяжная | |
| 14 | ПСП-10МУ.01.01.608 | Вал | |
| 15 | ПСП-10М.01.01.580 | Звездочка | |
| 16 | А30 | Кольцо | |
| 17 | ПСХ-01.398А | Шайба | |
| 17 | ПСХ-01.398А-01 | Шайба | |
| 18 | М14-6Н.6.019 | Гайка | |
| 19 | С14х3.01.019 | Шайба | |
| 20 | 54-80783Б | Втулка | |
| 21 | 54-80783Б | Втулка | |
| 22 | ПСП-10М.01.01.511А | Планка стопорная | |
| 23 | М10-6дх90.88.019 | Болт | |
| 24 | ПСП-10.01.01.508 | Шайба стопорная | |
| 25 | ПСП-10.01.01.618 | Шайба | |
| 26 | ПСП-10М.01.01.130 | Аппарат режущий | |
| 27 | 8х7х45 | Шпонка | |
| 28 | ПСХ-03.013 | Пластина регулировочная | |
| 29 | М10-6дх25.88.019 | Болт | |
| 30 | ПСП-10.01.01.401Б | Противорез | |
| 31 | ПСП-10МГ.01.01.440-04 | Щиток | |
| 32 | 20х3.01.019 | Шайба | |
| 33 | ПСП-10.01.03.604 | Ось | |
| 34 | ПСП-10МУ.01.01.407 | Брусок | |
| 35 | ПСП-10МУ.01.01.110 | Привод редукторов | |
| 36 | ПСХ-01.398А-01 | Шайба | |
| 37 | ПСХ-01.398А | Шайба | |
| 38 | 10Т.65Г.019 | Шайба | |
| 39 | М10-6дх40.88.019 | Болт | |
| 40 | С20.01.019 | Шайба | |
| 41 | М20-6Н.6.019 | Гайка | |
| 42 | 4х35 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
