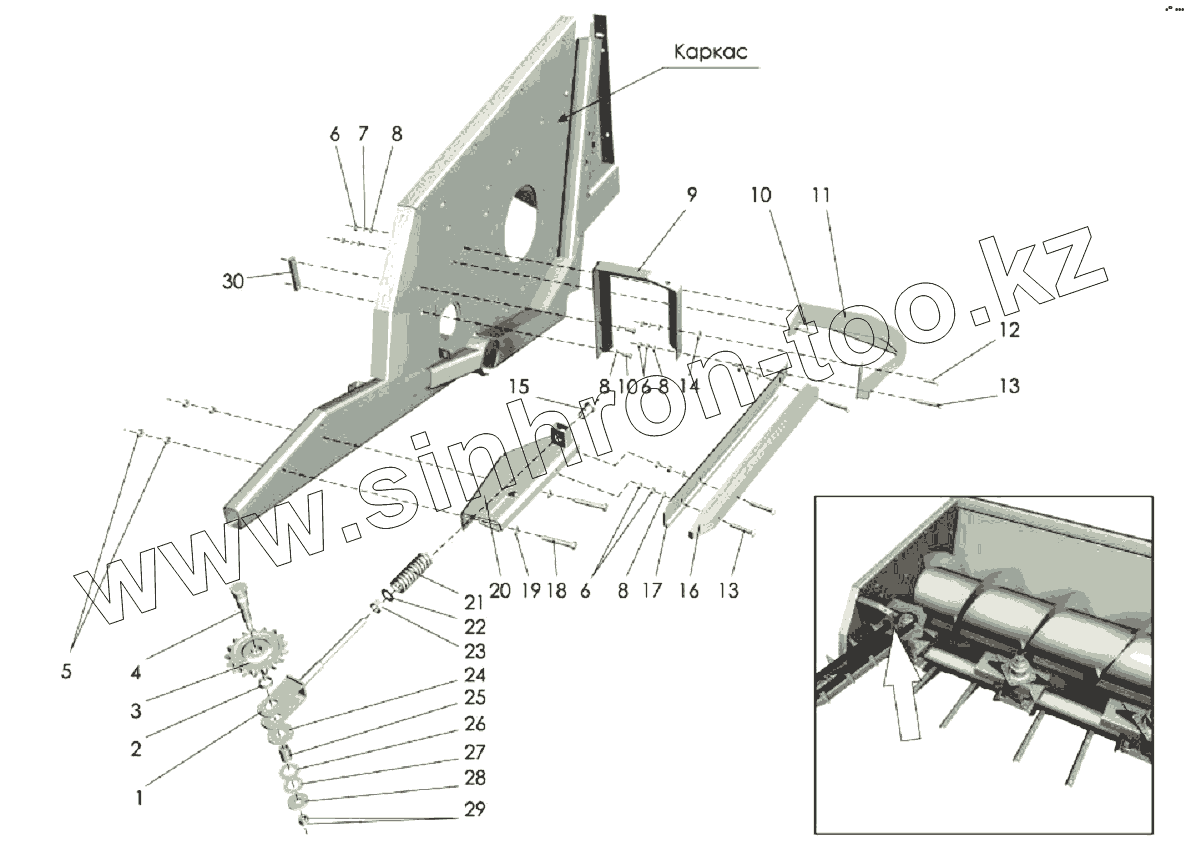

Каталог запасных частей к технике: Клевер ПСП-10МУ "Falcon". Корпус жатки (правая сторона)
1
2
3
4
5
6
6
6
7
8
8
8
8
9
10
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПСП-10М.01.03.270А | Вилка | |
| 2 | 54-80783Б | Втулка | |
| 3 | 54-2-48-1 | Звездочка натяжная | |
| 4 | ПСП-10.01.03.604 | Ось | |
| 5 | М10-6Н.6.019 | Гайка | |
| 6 | М8-6Н.6.019 | Гайка | |
| 7 | 8Т.65Г.019 | Шайба | |
| 8 | С8.01.019 | Шайба | |
| 9 | ПСП-10М.01.01.430 | Кронштейн | |
| 10 | М8х20.46.016 | Болт | |
| 11 | ПСП-10М.01.00.320А-01 | Стеблесъемник | |
| 12 | М8х30.46.016 | Болт | |
| 13 | М8х55.46.016 | Болт | |
| 14 | С12х3.01.019 | Шайба | |
| 15 | 54-62172 | Втулка направляющая | |
| 16 | ПСП-10.01.03.901-01 | Успокоитель | |
| 17 | ПСП-10М.01.03.431А-01 | Направляющая | |
| 18 | М10-6дх70.88.019 | Болт | |
| 19 | С10.01.019 | Шайба | |
| 20 | ПСП-10М.01.01.220А-01 | Опора | |
| 21 | 54-60079 | Пружина | |
| 22 | С16.01.019 | Шайба | |
| 23 | М16-6Н.6.019 | Гайка | |
| 24 | С16х3.01.016 | Шайба | |
| 25 | ПСП-10М.01.03.803 | Втулка | |
| 26 | ПСП-10М.01.03.436 | Шайба | |
| 27 | ПСП-10М.01.03.436-01 | Шайба | |
| 28 | ПСП-10.01.03.428 | Шайба | |
| 29 | М10-6Н.6.019 | Гайка | |
| 30 | ПСП-10МУ.01.01.406 | Брусок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
