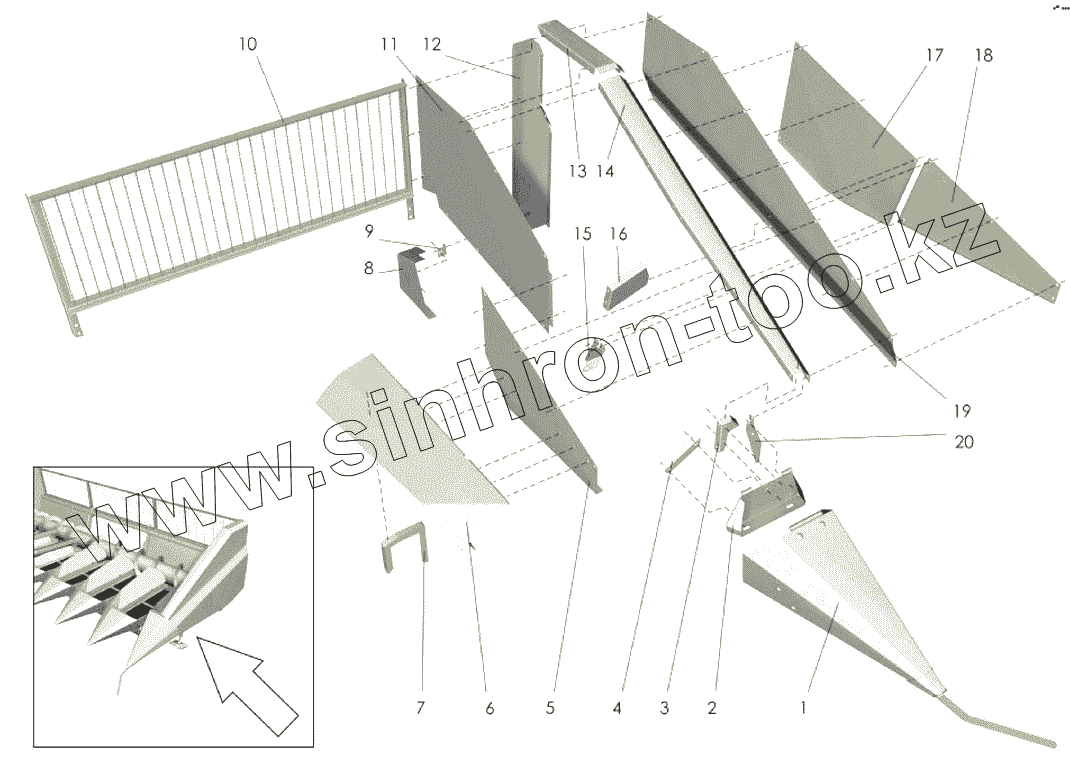

Каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon". Установка щитов (левая сторона)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ПСП-10МГ.01.00.030 | Делитель | |
| 2 | ПСП-10МГ.01.11.060 | Боковина | |
| 3 | ПСП-10МГ.01.11.080 | Кронштейн | |
| 4 | ПСП-10МГ.01.00.090 | Кронштейн | |
| 5 | ПСП-10МГ.01.11.404 | Кожух | |
| 6 | ПСП-10МГ.01.00.020 | Скат | |
| 7 | ПСП-10МГ.01.01.430-01 | Кронштейн | |
| 8 | ПСП-10МГ.01.00.610 | Кожух | |
| 9 | ПСП-10МГ.01.11.419 | Уголок | |
| 10 | ПСП-10МГ.01.00.340 | Щит ветровой | |
| 11 | ПСП-10МГ.01.11.413 | Щиток | |
| 12 | ПСП-10МГ.01.11.010 | Стенка | |
| 13 | ПСП-10МГ.01.11.030 | Щит | |
| 14 | ПСП-10МГ.01.11.040 | Кожух | |
| 15 | ПСП-10МГ.01.11.406 | Кронштейн | |
| 16 | ПСП-10МГ.01.11.090 | Кронштейн | |
| 17 | ПСП-10МГ.01.11.417 | Щиток | |
| 18 | ПСП-10МГ.01.11.415 | Щиток | |
| 19 | ПСП-10МГ.01.11.020 | Щиток | |
| 20 | ПСП-10МГ.01.11.070 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
